ناودان ساختمان چیست و چگونه ظرفیت مناسب برای تخلیه آب باران انتخاب میشود؛ نکات مهم و کاربردی
در طراحی و ساخت ساختمانها، یکی از عناصر حیاتی اما اغلب نادیده گرفته شده، سیستمهای مدیریت آب باران است. این سیستمها نه تنها برای حفظ ساختمان در برابر آسیبهای آب و هوایی ضروری هستند، بلکه نقش مهمی در ایمنی ساکنان و کاهش هزینههای تعمیرات آینده دارند. یکی از مهمترین اجزای این سیستم، ناودان ساختمان است که به عنوان راهی برای هدایت آب باران از سقف به خارج از ساختمان عمل میکند. انتخاب ظرفیت مناسب برای ناودانها میتواند تفاوت بین یک ساختمان ایمن و یک ساختمان آسیبپذیر را ایجاد کند. در این مقاله به بررسی تعریف ناودان، اهمیت انتخاب ظرفیت مناسب، عوامل مؤثر در این انتخاب و نکات کاربردی برای مهندسان و مالکان ساختمانها میپردازیم.
ناودان ساختمان چیست؟
ناودان ساختمان یا ناودان باران، لوله یا کانالی است که آب باران را از سطح سقف به زمین یا سیستمهای جمعآوری آب هدایت میکند. این سیستم معمولاً شامل لولههای عمودی، لولههای افقی، ناودانهای سقفی و گاهی اوقات سیستمهای جمعآوری آب باران برای استفاده مجدد است. ناودانها باید به گونهای طراحی شوند که بتوانند حجم آب باران را در کوتاهترین زمان ممکن تخلیه کنند تا از تجمع آب روی سقف و ایجاد آسیب جلوگیری شود.
ناودانها در دو نوع اصلی وجود دارند:

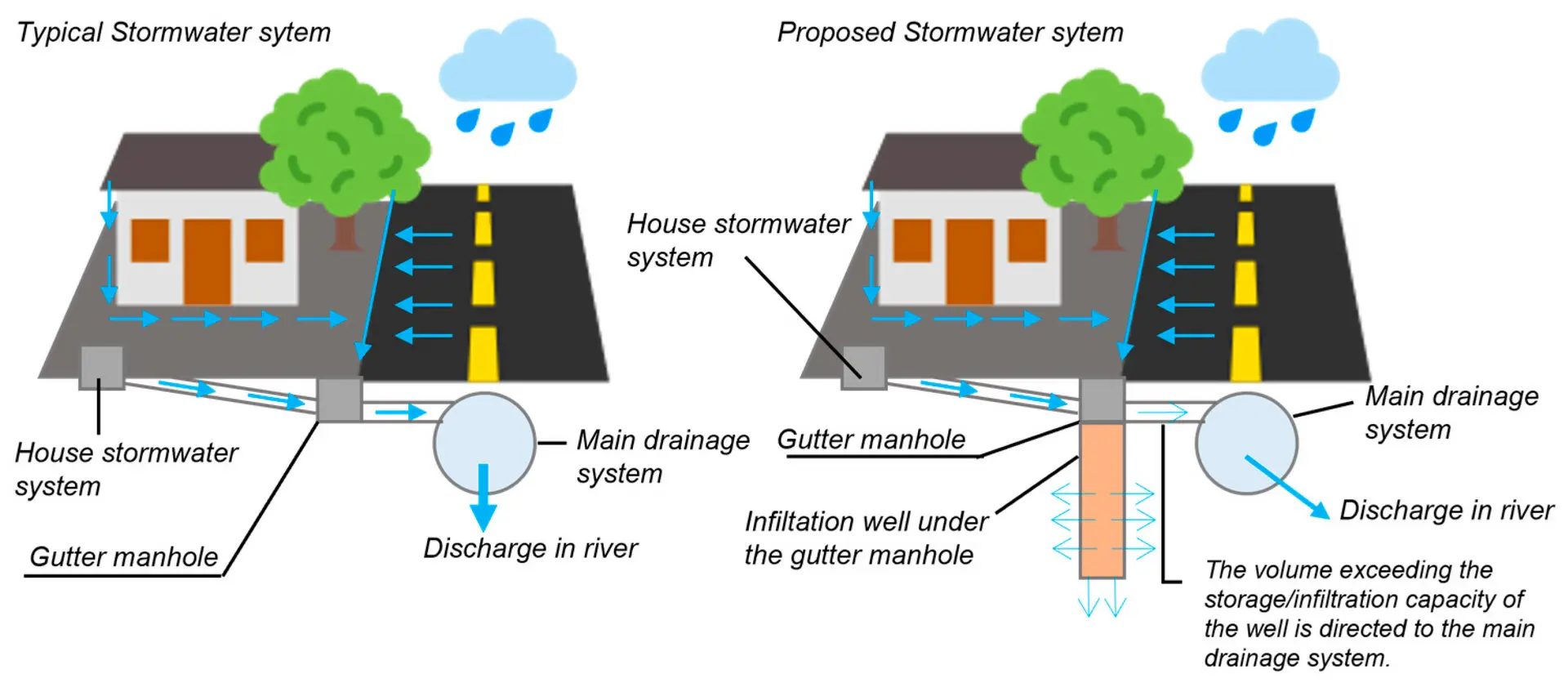

- ناودانهای داخلی: این نوع ناودانها داخل ساختمان نصب میشوند و آب را از طریق لولههای داخلی به خارج هدایت میکنند. این سیستم معمولاً در ساختمانهای بزرگتر و با طراحیهای پیچیدهتر استفاده میشود.

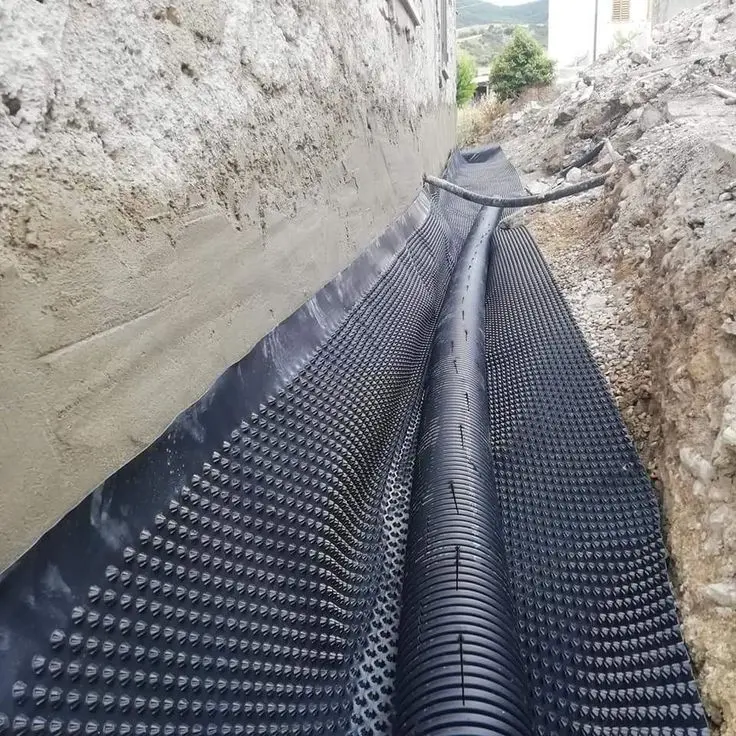

- ناودانهای خارجی: این ناودانها روی دیوارهای خارجی ساختمان نصب میشوند و آب را مستقیماً به زمین یا سیستمهای جمعآوری هدایت میکنند. این نوع ناودانها در ساختمانهای کوچکتر و با طراحی سادهتر رایجتر هستند.
هر دو نوع ناودان باید با توجه به شرایط آب و هوایی منطقه، مساحت سقف و نوع مصالح ساختمان انتخاب شوند. انتخاب نادرست ظرفیت ناودان میتواند منجر به سیلاب روی سقف، نفوذ آب به داخل ساختمان، آسیب به دیوارها و حتی فروپاشی بخشهایی از ساختمان شود.
چگونه ظرفیت مناسب برای ناودان انتخاب میشود؟
انتخاب ظرفیت مناسب برای ناودانها نیازمند تحلیل چند عامل کلیدی است. این عوامل شامل شرایط آب و هوایی منطقه، مساحت سقف، شیب سقف، نوع مصالح و حتی استفاده از سیستمهای جمعآوری آب باران میشوند. در ادامه به بررسی این عوامل و روشهای محاسبه ظرفیت ناودان میپردازیم.
1. بررسی بارندگی منطقه
اولین گام در انتخاب ظرفیت ناودان، بررسی میزان بارندگی در منطقه است. هر منطقه دارای یک بارندگی طراحی است که نشاندهنده حداکثر میزان بارندگی در یک دوره زمانی مشخص (مانند 10 یا 20 دقیقه) است. این دادهها معمولاً از سازمانهای هواشناسی محلی یا استانداردهای ملی ساختمان به دست میآیند.
برای مثال، در مناطق با بارندگی سنگین، ناودانها باید دارای ظرفیت بیشتری باشند تا بتوانند آب بیشتری را در کوتاهترین زمان تخلیه کنند. در مقابل، در مناطق با بارندگی کم، ناودانهای با ظرفیت کمتر نیز میتوانند کارایی لازم را داشته باشند.
2. محاسبه مساحت سقف و شیب آن
مساحت سقف و شیب آن نیز نقش مهمی در تعیین ظرفیت ناودان دارند. سقفهای بزرگتر نیاز به ناودانهای با ظرفیت بیشتری دارند، زیرا حجم بیشتری از آب باران را جمعآوری میکنند. همچنین، شیب سقف تأثیر مستقیمی بر سرعت جریان آب دارد. سقفهای با شیب تندتر آب را سریعتر به ناودانها هدایت میکنند، در حالی که سقفهای با شیب کمتر ممکن است نیاز به ناودانهای بیشتری یا با قطر بزرگتر داشته باشند.
فرمول کلی برای محاسبه ظرفیت ناودان بر اساس مساحت سقف به این صورت است:
ظرفیت ناودان (لیتر بر ثانیه) = (مساحت سقف × بارندگی طراحی) / زمان تخلیه
در این فرمول، زمان تخلیه معمولاً بین 5 تا 15 دقیقه در نظر گرفته میشود، بسته به شرایط منطقه.
3. نوع مصالح و طراحی ساختمان
مصالح سقف نیز میتواند تأثیرگذار باشد. برای مثال، سقفهای فلزی آب را سریعتر از سقفهای بتنی یا سرامیکی تخلیه میکنند. همچنین، وجود مانعهایی مانند آنتن، لولهکشی یا سایر تجهیزات روی سقف میتواند جریان آب را مختل کرده و نیاز به ناودانهای با ظرفیت بیشتر را ایجاد کند.
در ساختمانهای با طراحیهای پیچیده، مانند ساختمانهای با سقفهای متعدد یا سقفهای شیبدار غیرمتعارف، ممکن است نیاز به طراحی سیستم ناودانهای چندگانه یا استفاده از ناودانهای با قطر متفاوت باشد.
نکات کاربردی برای انتخاب و نصب ناودان
برای اطمینان از عملکرد صحیح ناودانها و جلوگیری از مشکلات آینده، باید به نکات زیر توجه کرد:
1. استفاده از استانداردهای ملی
در ایران، طراحی و نصب ناودانها باید مطابق با استانداردهای ملی مانند استاندارد 2800 (بارگذاریهای ساختمان) و استاندارد 105 (نرمافزارهای طراحی مکانیکی) انجام شود. این استانداردها دستورالعملهای دقیقی برای محاسبه بارندگی طراحی، ظرفیت ناودانها و مواد مورد استفاده ارائه میدهند.
2. انتخاب مواد مناسب
ناودانها باید از مواد مقاوم در برابر زنگزدگی، خوردگی و تغییرات دمایی ساخته شوند. مواد رایج برای ناودانها شامل:
- فولاد گالوانیزه
- آلومینیوم
- پلیوینیل کلراید (PVC)
- بتن آرمه
هر کدام از این مواد مزایا و معایب خود را دارند. برای مثال، ناودانهای فلزی مقاومت بالایی دارند اما ممکن است در برابر زنگزدگی آسیب ببینند، در حالی که ناودانهای پلاستیکی سبکتر و ارزانتر هستند اما ممکن است در برابر دمای بسیار پایین یا بالا آسیبپذیر باشند.
3. طراحی سیستم تخلیه مناسب
ناودانها باید به گونهای طراحی شوند که آب را بهطور یکنواخت و بدون تجمع در نقاط خاصی تخلیه کنند. این شامل:
- توزیع یکنواخت ناودانها روی سقف
- استفاده از لولههای با قطر مناسب برای جلوگیری از انسداد
- نصب فیلترها یا شبکههای محافظ برای جلوگیری از ورود debris به ناودانها
همچنین، باید اطمینان حاصل شود که محل تخلیه آب ناودانها از دیوارهای ساختمان فاصله داشته باشد تا از نفوذ آب به دیوارها جلوگیری شود.
4. نگهداری و تعمیرات دورهای
ناودانها مانند سایر سیستمهای ساختمان، نیاز به نگهداری دورهای دارند. این نگهداری شامل:
- پاکسازی منظم ناودانها از برگها، خاک و سایر debris
- بررسی دورهای لولهها برای شناسایی نشت یا خوردگی
- تعمیرات فوری در صورت بروز مشکل
نادیده گرفتن نگهداری میتواند منجر به انسداد ناودانها و آسیب به ساختمان شود.
چالشهای رایج و راهکارهای حل آن
در طراحی و نصب ناودانها، چند چالش رایج وجود دارد که باید به آنها توجه کرد:
1. انسداد ناودانها
انسداد ناودانها یکی از مشکلات رایج است که میتواند به دلیل تجمع برگها، خاک یا سایر debris ایجاد شود. برای جلوگیری از این مشکل، میتوان:
- از شبکههای محافظ در ورودی ناودانها استفاده کرد.
- ناودانها را در فواصل منظم پاکسازی کرد.
- از ناودانهای با قطر بزرگتر در مناطق با بارندگی سنگین استفاده کرد.
2. ظرفیت ناکافی ناودانها
اگر ظرفیت ناودانها کمتر از نیاز باشد، آب باران نمیتواند بهطور کامل تخلیه شود و ممکن است روی سقف تجمع یابد. برای حل این مشکل:
- باید ظرفیت ناودانها با توجه به بارندگی طراحی منطقه محاسبه شود.
- در صورت نیاز، تعداد ناودانها افزایش یابد یا قطر لولهها بزرگتر شود.
- سیستمهای جمعآوری آب باران میتواند به عنوان راهکاری مکمل استفاده شود.
3. آسیب به دیوارها و فونداسیون
اگر آب ناودانها بهطور نادرست تخلیه شود، ممکن است به دیوارها یا فونداسیون ساختمان آسیب برساند. برای جلوگیری از این مشکل:
- محل تخلیه آب باید از دیوارها فاصله داشته باشد.
- سیستمهای تخلیه آب باید به گونهای طراحی شوند که آب را به دور از ساختمان هدایت کنند.
- در صورت نیاز، سیستمهای جمعآوری آب باران برای استفاده مجدد میتواند نصب شود.
نکات پایداری و استفاده مجدد از آب باران

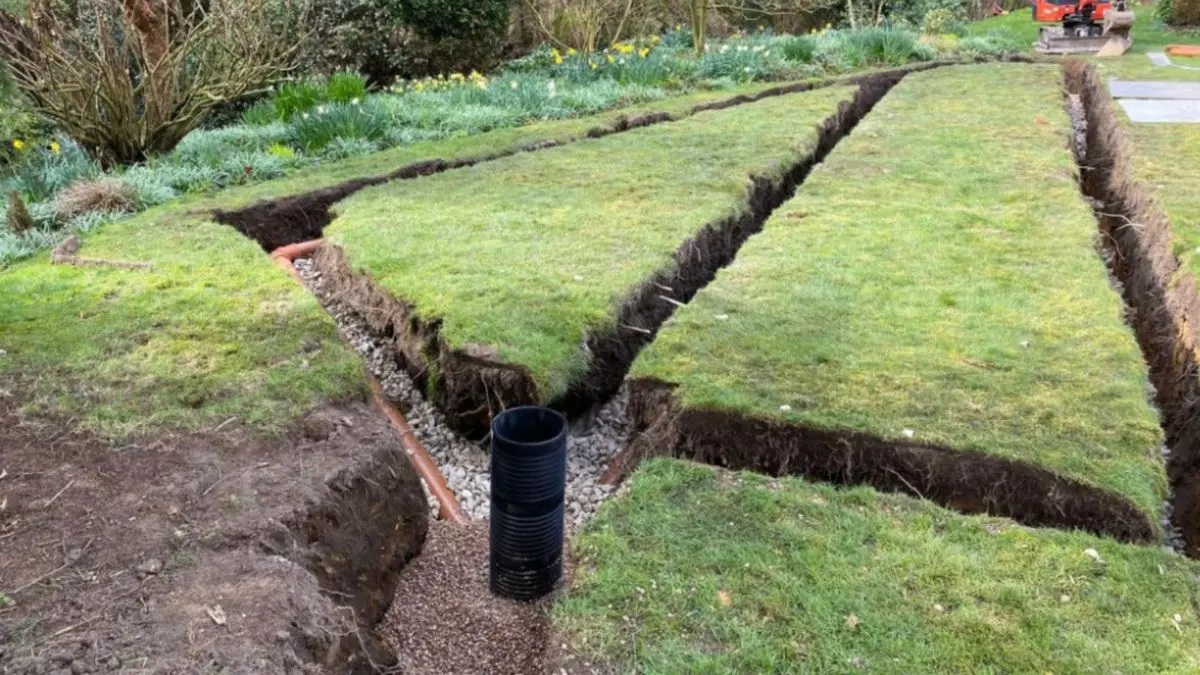

در سالهای اخیر، استفاده مجدد از آب باران به عنوان یک راهکار پایدار در طراحی ساختمانها مورد توجه قرار گرفته است. سیستمهای جمعآوری آب باران میتوانند آب را برای مصارف غیرشرب مانند آبیاری باغچهها، شستشوی وسایل و حتی استفاده در توالتها جمعآوری کنند. این سیستمها معمولاً شامل:
- مخازن ذخیرهسازی آب
- فیلترها برای پاکسازی آب
- پمپها برای انتقال آب به نقاط مورد نیاز
استفاده از این سیستمها علاوه بر کاهش مصرف آب شرب، میتواند به کاهش بار روی سیستمهای فاضلاب نیز کمک کند. در طراحی چنین سیستمهایی، باید به ظرفیت ناودانها و سیستمهای تخلیه آب توجه ویژهای داشت تا آب بهطور مؤثر جمعآوری شود.
برای اطلاعات بیشتر در مورد سیستمهای پایدار و راهکارهای مدیریت آب در ساختمانها، میتوانید به مقالات مرتبط در دیلی 24 مراجعه کنید.
نتیجهگیری
ناودان ساختمان یکی از عناصر اساسی در طراحی و ساخت ساختمانها است که نقش حیاتی در مدیریت آب باران و حفظ ساختمان در برابر آسیبهای آب و هوایی دارد. انتخاب ظرفیت مناسب برای ناودانها نیازمند تحلیل دقیق شرایط آب و هوایی منطقه، مساحت سقف، شیب سقف و نوع مصالح است. همچنین، استفاده از استانداردهای ملی، انتخاب مواد مناسب و نگهداری دورهای از ناودانها میتواند از عملکرد صحیح این سیستمها اطمینان حاصل کند.
با توجه به اهمیت این موضوع، مهندسان و مالکان ساختمانها باید به طراحی و نصب ناودانهای مناسب توجه ویژهای داشته باشند. علاوه بر این، استفاده از راهکارهای پایدار مانند سیستمهای جمعآوری آب باران میتواند به کاهش مصرف آب و افزایش پایداری ساختمانها کمک کند.
در نهایت، توجه به جزئیات در طراحی ناودانها میتواند از هزینههای تعمیرات آینده جلوگیری کرده و ایمنی و طول عمر ساختمان را افزایش دهد.
