تابلو برق مشاعات چیست و چه مدارهایی را کنترل میکند؛ بررسی نکات و جزئیات مهم
تابلو برق مشاعات یکی از اجزای حیاتی در سیستمهای الکتریکی ساختمانها و واحدهای مسکونی است که وظیفه کنترل، تقسیم و حفاظت از مدارهای الکتریکی را بر عهده دارد. این تابلو به عنوان یک مرکز کنترل مرکزی عمل میکند و از طریق آن میتوان جریان الکتریکی را به بخشهای مختلف ساختمان توزیع کرد. در این مقاله به بررسی دقیق تابلو برق مشاعات، مدارهایی که کنترل میکند، نکات مهم مربوط به آن و همچنین نحوه عملکرد و اهمیت آن در سیستمهای الکتریکی میپردازیم.
تابلو برق مشاعات چیست؟

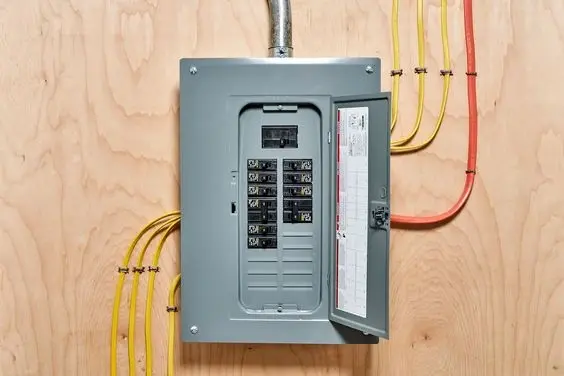

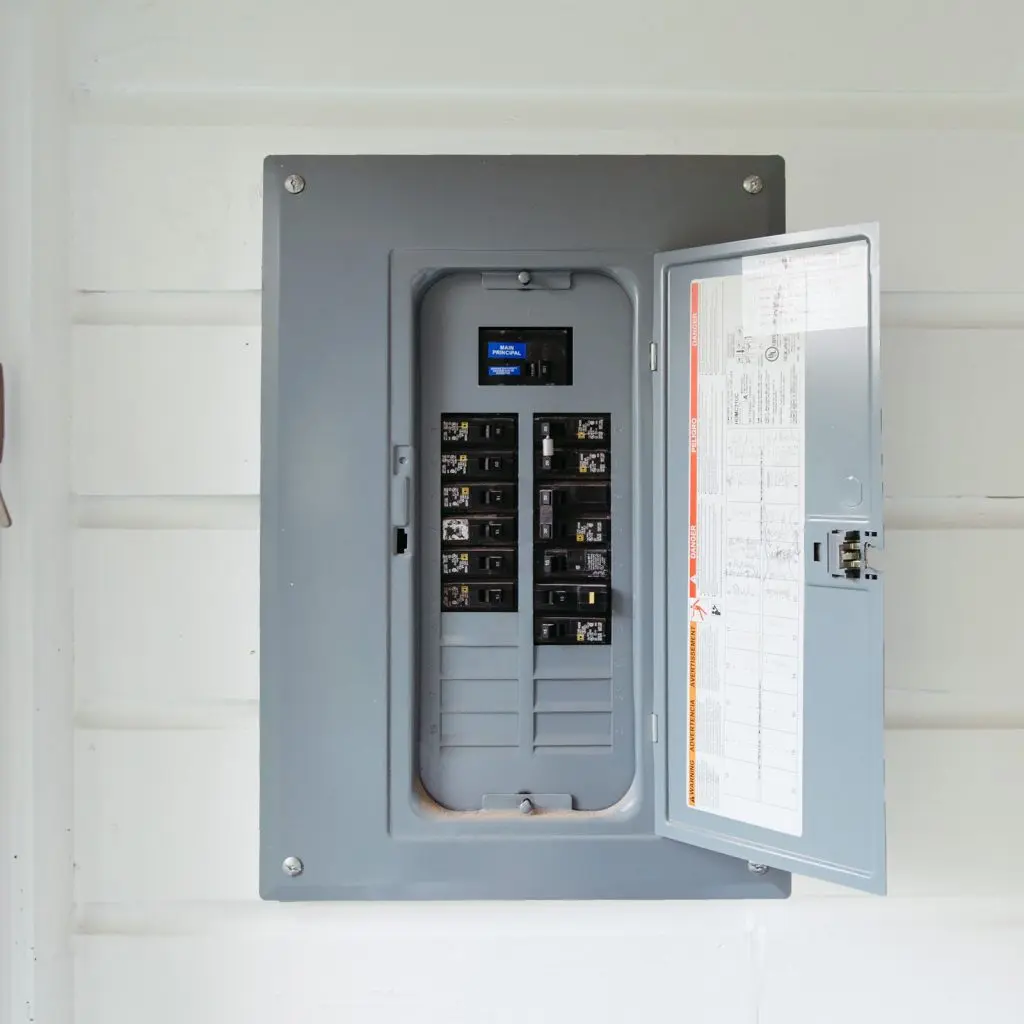

تابلو برق مشاعات یک جعبه یا کابینت فلزی است که شامل چندین مدار الکتریکی، قطعات حفاظتی و دستگاههای کنترل مانند قفسههای مدارگشا، اتصالات، کلیدها و گاهی اوقات دستگاههای اندازهگیری مانند آمپرسنج و ولتمتر میباشد. این تابلو به صورت مرکزی در ساختمان نصب میشود و از طریق کابلهای اصلی به شبکه برق متصل میشود. سپس جریان الکتریکی از طریق این تابلو به مدارهای مختلف ساختمان مانند روشنایی، پریزها، موتورهای الکتریکی و سایر دستگاههای الکتریکی توزیع میشود.
تابلو برق مشاعات معمولاً در ساختمانهای مسکونی، تجاری و صنعتی استفاده میشود و به دلیل طراحی استاندارد و قابلیت تنظیم، امکان اضافه کردن مدارهای جدید را نیز فراهم میآورد. این تابلو علاوه بر توزیع برق، وظیفه حفاظت از مدارها در برابر اضافه بار، کوتاهمدت و سایر مشکلات الکتریکی را نیز بر عهده دارد.
وظایف اصلی تابلو برق مشاعات
- توزیع جریان الکتریکی به مدارهای مختلف ساختمان
- حفاظت از مدارها در برابر اضافه بار و کوتاهمدت با استفاده از مدارگشا و سایر قطعات حفاظتی
- کنترل و قطع جریان الکتریکی در مواقع اضطراری
- ارائه امکانات اندازهگیری و کنترل برای فنیان برق
- ارائه امکانات برای اضافه کردن مدارهای جدید در آینده
مدارهایی که تابلو برق مشاعات کنترل میکند
تابلو برق مشاعات معمولاً شامل چندین مدار اصلی است که هر کدام وظیفه تأمین برق بخش خاصی از ساختمان را بر عهده دارند. این مدارها میتوانند شامل موارد زیر باشند:
۱. مدار روشنایی
مدار روشنایی برای تأمین برق لامپها، چراغهای سقف، چراغهای راهنما و سایر دستگاههای روشنایی استفاده میشود. این مدارها معمولاً با جریان کمتری نسبت به مدارهای پریزها کار میکنند و به همین دلیل از کابلهای نازکتری استفاده میشود.
۲. مدار پریزها
مدار پریزها برای تأمین برق دستگاههای الکتریکی مانند یخچال، تلویزیون، کامپیوتر، شارژرها و سایر دستگاههای خانگی استفاده میشود. این مدارها معمولاً با جریان بیشتری نسبت به مدار روشنایی کار میکنند و به همین دلیل از کابلهای ضخیمتری استفاده میشود.
۳. مدار موتورهای الکتریکی
در ساختمانهایی که دارای موتورهای الکتریکی مانند پمپ آب، سیستم تهویه مطبوع، آسانسور و سایر دستگاههای صنعتی هستند، مدارهای مخصوصی برای تأمین برق این موتورها در تابلو برق مشاعات وجود دارد. این مدارها معمولاً نیاز به جریان بالایی دارند و به همین دلیل از کابلهای ضخیم و قطعات حفاظتی ویژهای استفاده میشود.
۴. مدارهای ویژه
در برخی موارد، مدارهای ویژهای مانند مدارهای سیستمهای امنیتی، سیستمهای آتشنشانی، سیستمهای روشنایی اضطراری و سایر سیستمهای خاص نیز در تابلو برق مشاعات وجود دارد. این مدارها معمولاً نیاز به طراحی و نصب ویژهای دارند.
هر یک از این مدارها توسط یک مدارگشا یا قطعه حفاظتی کنترل میشود که در صورت بروز مشکل مانند اضافه بار یا کوتاهمدت، مدار را قطع میکند و از آسیب دیدن دستگاههای الکتریکی جلوگیری میکند.
نکات مهم در مورد تابلو برق مشاعات
در طراحی، نصب و استفاده از تابلو برق مشاعات، باید به نکات مهمی توجه کرد تا از بروز مشکلات الکتریکی و خطرات احتمالی جلوگیری شود:
۱. انتخاب تابلو مناسب
انتخاب تابلو برق مشاعات مناسب بر اساس نیازهای الکتریکی ساختمان بسیار مهم است. باید به ظرفیت جریان، تعداد مدارها، نوع قطعات حفاظتی و همچنین استانداردهای مربوطه توجه کرد. تابلو باید قادر به تحمل بار الکتریکی کل ساختمان باشد.
۲. نصب صحیح تابلو
نصب تابلو برق مشاعات باید توسط فنیان مجرب و با رعایت استانداردهای ایمنی انجام شود. تابلو باید در مکان مناسب و با فاصله ایمن از منابع آب و آتش نصب شود. همچنین باید از کابلهای مناسب و اتصالات صحیح استفاده کرد.
۳. استفاده از قطعات با کیفیت
استفاده از قطعات با کیفیت مانند مدارگشا، اتصالات، کابلها و سایر اجزای تابلو برق بسیار مهم است. استفاده از قطعات ارزان و غیراستاندارد میتواند منجر به بروز مشکلاتی مانند آتشسوزی، کوتاهمدت و آسیب به دستگاههای الکتریکی شود.
۴. نگهداری و بازرسی دورهای
نگهداری و بازرسی دورهای تابلو برق مشاعات برای اطمینان از عملکرد صحیح آن بسیار ضروری است. باید به طور منظم قطعات حفاظتی مانند مدارگشا را بررسی کرد و در صورت نیاز، آنها را تعویض کرد. همچنین باید از تمیزی تابلو و اتصالات آن اطمینان حاصل کرد.
۵. رعایت استانداردهای ایمنی
رعایت استانداردهای ایمنی در طراحی، نصب و استفاده از تابلو برق مشاعات بسیار مهم است. باید از استانداردهای ملی و بینالمللی مانند استانداردهای IEC و NEC پیروی کرد. همچنین باید از استفاده از تابلوهای غیراستاندارد و غیرمجاز خودداری کرد.
چگونگی عملکرد تابلو برق مشاعات
تابلو برق مشاعات با دریافت جریان الکتریکی از شبکه برق، آن را به مدارهای مختلف توزیع میکند. جریان الکتریکی از طریق کابل اصلی وارد تابلو میشود و سپس توسط قطعات حفاظتی مانند مدارگشا به مدارهای مختلف تقسیم میشود. در صورت بروز مشکل مانند اضافه بار یا کوتاهمدت، مدارگشا مربوطه مدار را قطع میکند و از آسیب دیدن دستگاههای الکتریکی جلوگیری میکند.
در تابلو برق مشاعات، هر مدار توسط یک مدارگشا کنترل میشود که میتوان آن را به صورت دستی یا خودکار قطع و وصل کرد. همچنین برخی از تابلوها دارای دستگاههای اندازهگیری مانند آمپرسنج و ولتمتر هستند که به فنیان برق امکان کنترل و نظارت بر جریان و ولتاژ را میدهند.
نکات پایانی و توصیهها
تابلو برق مشاعات یکی از اجزای حیاتی در سیستمهای الکتریکی ساختمانها است و باید با دقت و توجه به استانداردهای ایمنی طراحی و نصب شود. در صورت نیاز به نصب یا تعمیر تابلو برق مشاعات، باید از خدمات فنیان مجرب و کارشناسان برق استفاده کرد.
همچنین، برای اطلاعات بیشتر در مورد سیستمهای الکتریکی و راهنماییهای فنی، میتوانید به مقالات مرتبط در دیلی 24 مراجعه کنید. این مقالات شامل اطلاعات مفیدی در مورد طراحی، نصب و نگهداری سیستمهای الکتریکی هستند.
در نهایت، باید توجه داشت که کار با برق خطرناک است و باید با احتیاط و رعایت کامل استانداردهای ایمنی انجام شود. هرگونه تغییر یا تعمیر در تابلو برق باید توسط افراد متخصص و با استفاده از ابزارهای مناسب انجام شود.
