دیوار برشی چیست و چه نقشی در مقاومت ساختمان در برابر زلزله دارد؛ راهنمای کامل و کاربردی
در طراحی و ساخت ساختمانهای مدرن، یکی از مهمترین عوامل که باید به آن توجه ویژهای داشت، مقاومت در برابر زلزله است. زلزلهها به عنوان یکی از خطرناکترین پدیدههای طبیعی، میتوانند در ثانیهها ساختمانها را ویران کنند و جان هزاران نفر را به خطر اندازند. در این میان، دیوار برشی به عنوان یکی از عناصر کلیدی در افزایش مقاومت ساختمانها در برابر نیروهای جانبی مانند زلزله، نقش اساسی ایفا میکند. اما دیوار برشی دقیقاً چیست؟ چگونه کار میکند؟ و چه نقشی در افزایش ایمنی ساختمانها دارد؟ در این راهنما کامل، به بررسی همه جنبههای دیوار برشی میپردازیم تا شما را با این مفهوم مهم در مهندسی عمران آشنا کنیم.

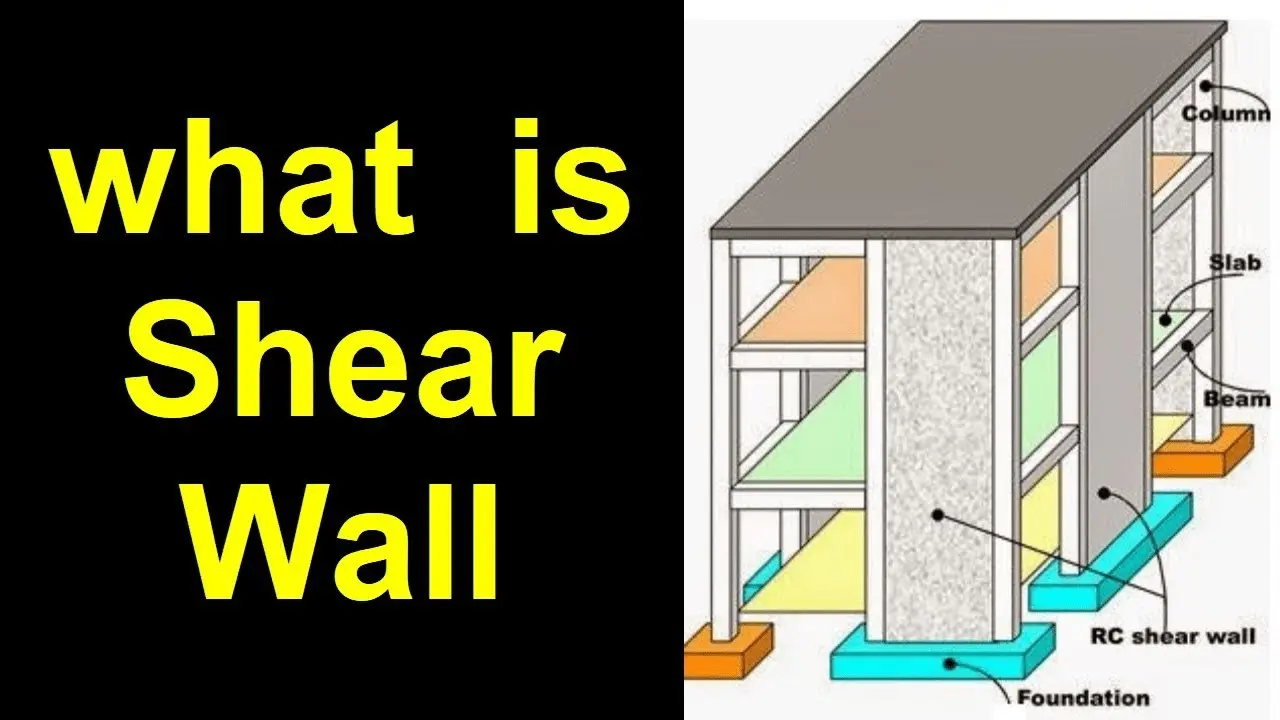

دیوار برشی چیست؟
دیوار برشی یک عنصر سازهای است که در ساختمانها برای افزایش مقاومت در برابر نیروهای جانبی مانند زلزله، باد شدید یا حتی انفجار طراحی میشود. این دیوارها به صورت عمودی در ساختمان قرار میگیرند و با استفاده از مصالحی مانند بتن مسلح، آهن، یا ترکیبی از این مواد، نیروهای جانبی را به زمین منتقل میکنند. در واقع، دیوار برشی مانند یک ستون قوی عمل میکند که ساختمان را در برابر لرزشها پایدار نگه میدارد.
یکی از ویژگیهای مهم دیوار برشی، توانایی آن در جذب و توزیع نیروهای جانبی به صورت یکنواخت است. این ویژگی باعث میشود که ساختمان در هنگام زلزله، کمتر دچار آسیبهای جدی شود و احتمال خرابی یا فروپاشی آن کاهش یابد. دیوار برشیها معمولاً در ساختمانهای بلندمرتبه، ساختمانهای صنعتی، یا حتی ساختمانهای مسکونی با ارتفاع متوسط استفاده میشوند.
چگونه دیوار برشی کار میکند؟
دیوار برشی با استفاده از دو مکانیزم اصلی، نیروهای جانبی را کنترل میکند:
- مقاومت در برابر نیروی برشی: دیوار برشی با جذب نیروهای برشی که در اثر زلزله یا باد ایجاد میشوند، مانع از تغییر شکل غیرمجاز ساختمان میشود. این نیروها به صورت عمودی در دیوار توزیع میشوند و از طریق پی ساختمان به زمین منتقل میگردند.
- مقاومت در برابر نیروی خمشی: دیوار برشی همچنین در برابر نیروهای خمشی که در اثر لرزشهای جانبی ایجاد میشوند، مقاومت میکند. این ویژگی باعث میشود که ساختمان در هنگام زلزله، کمتر دچار تغییر شکل یا ترک خوردگی شود.
دیوار برشیها معمولاً با استفاده از بتن مسلح ساخته میشوند، جایی که میلگردهای فولادی در داخل بتن قرار میگیرند تا مقاومت مکانیکی را افزایش دهند. این ترکیبی از بتن و فولاد، دیوار را قادر میسازد تا نیروهای زیادی را بدون تغییر شکل قابل توجهی تحمل کند.
نقش دیوار برشی در مقاومت ساختمان در برابر زلزله
زلزلهها به دلیل ناگهانی بودن و شدت نیروهای ایجاد شده، میتوانند ساختمانها را به شدت تحت فشار قرار دهند. در این شرایط، دیوار برشی به عنوان یک عنصر حیاتی عمل میکند و نقشهای زیر را ایفا میکند:
- کاهش تغییر شکل: دیوار برشی با جذب نیروهای جانبی، تغییر شکل ساختمان را به حداقل میرساند. این موضوع باعث میشود که ساختمان در هنگام زلزله، کمتر دچار ترک خوردگی یا فروپاشی شود.
- توزیع یکنواخت نیرو: این دیوارها نیروهای زلزله را به صورت یکنواخت در ساختمان توزیع میکنند، به این معنی که هیچ بخش خاصی از ساختمان تحت فشار بیش از حد قرار نمیگیرد.
- افزایش پایداری: دیوار برشی با افزایش پایداری ساختمان، احتمال خرابی یا فروپاشی آن را در هنگام زلزله کاهش میدهد. این موضوع به ویژه در ساختمانهای بلندمرتبه بسیار مهم است.
- کاهش خطر خرابی: با وجود دیوار برشی، احتمال خرابی عناصر غیرسازهای مانند دیوارهای داخلی، پنجرهها یا سقفها در هنگام زلزله کاهش مییابد.
در ساختمانهای مدرن، استفاده از دیوار برشی به عنوان یک استاندارد طراحی در نظر گرفته میشود، به ویژه در مناطق زلزلهخیز. مهندسان عمران با استفاده از نرمافزارهای تحلیل سازهای، موقعیت و ابعاد دیوار برشی را به گونهای طراحی میکنند که بهترین عملکرد را در برابر نیروهای جانبی داشته باشد.

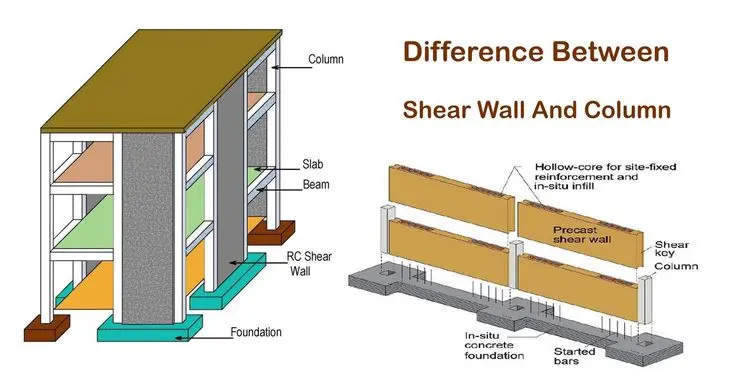

انواع دیوار برشی و کاربردهای آنها
دیوار برشیها در انواع مختلفی طراحی و ساخته میشوند، هر کدام با ویژگیها و کاربردهای خاص خود. برخی از رایجترین انواع دیوار برشی عبارتند از:
- دیوار برشی بتن مسلح: این نوع دیوارها از بتن و میلگردهای فولادی ساخته میشوند و در اکثر ساختمانهای مدرن استفاده میشوند. این دیوارها مقاومت بالایی در برابر نیروهای جانبی دارند و در ساختمانهای بلندمرتبه بسیار رایج هستند.
- دیوار برشی فولادی: در این نوع دیوارها، از صفحات فولادی با ضخامت بالا استفاده میشود. این دیوارها معمولاً در ساختمانهای صنعتی یا ساختمانهایی که نیاز به مقاومت بسیار بالا دارند، استفاده میشوند.
- دیوار برشی ترکیبی: این دیوارها ترکیبی از بتن، فولاد و سایر مصالح هستند و برای افزایش مقاومت در برابر زلزله و همچنین کاهش وزن ساختمان طراحی میشوند.
- دیوار برشی پیشساخته: این نوع دیوارها در کارخانه ساخته شده و سپس به محل پروژه منتقل میشوند. این روش باعث افزایش سرعت ساخت و کاهش هزینهها میشود.
انتخاب نوع دیوار برشی بستگی به عوامل مختلفی مانند نوع ساختمان، ارتفاع آن، شرایط زمینشناسی منطقه، و بودجه پروژه دارد. مهندسان عمران با توجه به این عوامل، بهترین نوع دیوار برشی را برای هر پروژه انتخاب میکنند.

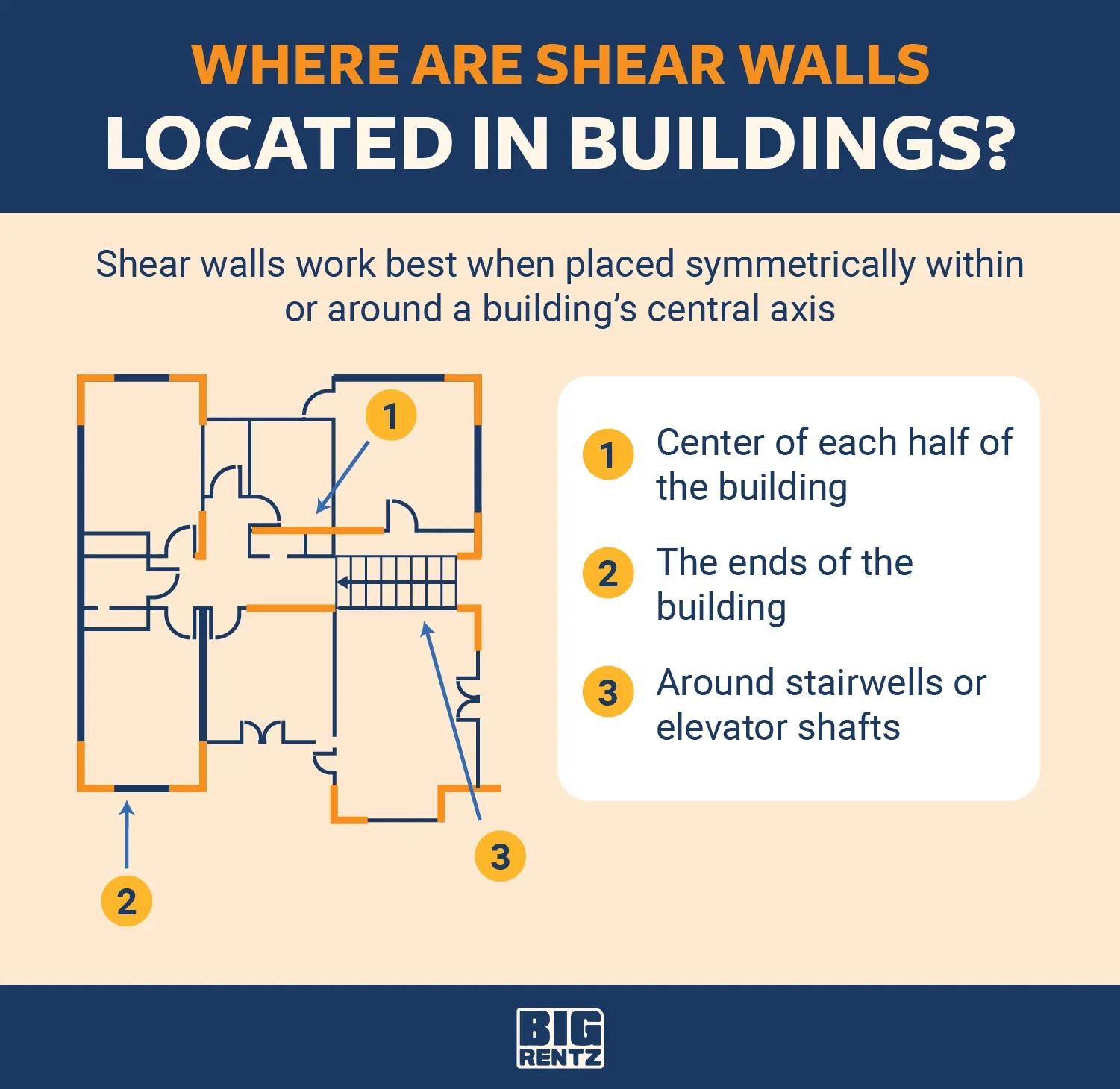

موقعیت مناسب دیوار برشی در ساختمان
موقعیت دیوار برشی در ساختمان بسیار مهم است، زیرا باید به گونهای طراحی شود که نیروهای جانبی را به بهترین شکل ممکن جذب و توزیع کند. در ادامه، به برخی از نکات مهم در مورد موقعیت دیوار برشی اشاره میکنیم:
- توزیع یکنواخت: دیوار برشی باید به صورت یکنواخت در ساختمان توزیع شود تا نیروهای زلزله به صورت برابر جذب شوند. این موضوع به ویژه در ساختمانهای بلندمرتبه بسیار مهم است.
- موقعیت در کنار هسته مرکزی: در ساختمانهای بلندمرتبه، دیوار برشی معمولاً در کنار هسته مرکزی ساختمان قرار میگیرد تا پایداری بیشتری ایجاد کند.
- موقعیت در نزدیکی ستونها: دیوار برشی باید به گونهای طراحی شود که در نزدیکی ستونهای اصلی ساختمان قرار گیرد تا نیروهای جانبی به صورت مستقیم به ستونها منتقل شوند.
- موقعیت در مناطق حساس: در ساختمانهایی که در مناطق زلزلهخیز قرار دارند، دیوار برشی باید در مناطق حساس مانند پایه ساختمان یا نزدیکی به زمین قرار گیرد.
موقعیت دیوار برشی باید توسط مهندسان عمران با استفاده از تحلیلهای سازهای دقیق تعیین شود. این تحلیلها شامل بررسی نیروهای وارد بر ساختمان، نوع خاک منطقه، و ویژگیهای سازهای ساختمان است.
نکات مهم در طراحی و اجرای دیوار برشی
برای اینکه دیوار برشی به درستی عملکرد خود را انجام دهد، باید در طراحی و اجرای آن به نکات مهمی توجه کرد:
- استفاده از مصالح با کیفیت: استفاده از بتن با مقاومت بالا و میلگردهای فولادی با کیفیت، بسیار مهم است. این مصالح باید استانداردهای ملی و بینالمللی را داشته باشند.
- توجه به ضخامت دیوار: ضخامت دیوار برشی باید به گونهای باشد که بتواند نیروهای وارد بر آن را بدون تغییر شکل قابل توجهی تحمل کند. معمولاً ضخامت دیوار برشی بین ۱۵ تا ۳۰ سانتیمتر است.
- توجه به فاصله بین دیوارها: فاصله بین دیوار برشیها باید به گونهای باشد که نیروهای جانبی به صورت یکنواخت توزیع شوند. فاصله بیش از حد بین دیوارها میتواند باعث ایجاد نقاط ضعف در ساختمان شود.
- توجه به اتصال دیوار به سایر عناصر: دیوار برشی باید به ستونها، سقفها و سایر عناصر سازهای به درستی متصل شود. این اتصال باید با استفاده از میلگردهای مناسب و بتن با کیفیت انجام شود.
- توجه به جزئیات اجرایی: در هنگام اجرای دیوار برشی، باید به جزئیات اجرایی مانند قرارگیری میلگردها، بتنریزی صحیح، و کنترل کیفیت توجه ویژهای داشت.
همچنین، در طراحی دیوار برشی باید به استانداردهای ملی و بینالمللی مانند استاندارد ۲۸۰۰ ایران و استانداردهای بینالمللی مانند Eurocode ۸ توجه کرد. این استانداردها راهنماییهای دقیقی برای طراحی و اجرای دیوار برشی ارائه میدهند.
چالشها و محدودیتهای دیوار برشی
در حالی که دیوار برشی یک عنصر بسیار مؤثر در افزایش مقاومت ساختمان در برابر زلزله است، اما استفاده از آن نیز با برخی چالشها و محدودیتها همراه است:
- افزایش هزینه: استفاده از دیوار برشی میتواند هزینههای ساخت ساختمان را افزایش دهد، زیرا نیاز به مصالح با کیفیت بالا و اجرای دقیق دارد.
- کاهش فضای داخلی: دیوار برشیها فضای داخلی ساختمان را کاهش میدهند، که در برخی موارد میتواند یک مشکل باشد.
- محدودیت در طراحی: استفاده از دیوار برشی ممکن است محدودیتهایی در طراحی معماری ساختمان ایجاد کند، زیرا باید در مکانهای خاصی قرار گیرند.
- نیاز به طراحی دقیق: طراحی و اجرای دیوار برشی نیاز به دانش و تجربه فنی دارد. استفاده از مهندسان و کارشناسان متخصص بسیار مهم است.
با این حال، مزایای استفاده از دیوار برشی در افزایش ایمنی ساختمان در برابر زلزله، این چالشها را جبران میکند. در مناطق زلزلهخیز، استفاده از دیوار برشی به عنوان یک استاندارد ایمنی در نظر گرفته میشود.
نکات پایانی و توصیهها
در پایان، استفاده از دیوار برشی در ساختمانها به عنوان یک راهکار مؤثر برای افزایش مقاومت در برابر زلزله شناخته میشود. برای بهرهبرداری بهینه از این عنصر، باید به نکات زیر توجه کرد:
- استفاده از مهندسان و کارشناسان متخصص در طراحی و اجرای دیوار برشی.
- توجه به استانداردهای ملی و بینالمللی در طراحی و اجرای دیوار برشی.
- استفاده از مصالح با کیفیت و اجرای دقیق در ساخت دیوار برشی.
- توزیع یکنواخت دیوار برشی در ساختمان برای افزایش پایداری.
- بررسی شرایط زمینشناسی منطقه و طراحی دیوار برشی با توجه به آن.
