فلوچارت چیست و چگونه منطق برنامه را نمایش میدهد؛ بررسی نکات و جزئیات مهم
در دنیای برنامهنویسی و تحلیل سیستمها، درک منطق برنامهها و فرآیندهای مختلف یکی از اساسیترین نیازها است. یکی از روشهای موثر برای نمایش این منطق، استفاده از فلوچارت است. فلوچارت ابزاری گرافیکی است که با استفاده از شکلها و خطوط، جریان اطلاعات و تصمیمگیریها را به صورت بصری نمایش میدهد. این ابزار نه تنها برای برنامهنویسان بلکه برای تحلیلگران، مدیران پروژه و حتی افراد غیرتخصصی که میخواهند یک فرآیند را به صورت ساده درک کنند، بسیار مفید است.
فلوچارت چگونه کار میکند؟ در واقع، این ابزار یک زبان بصری است که با استفاده از نمادهای استاندارد، گامهای یک فرآیند را نمایش میدهد. هر شکل در فلوچارت یک عمل یا تصمیم خاص را نشان میدهد و با خطوط به یکدیگر متصل میشوند تا جریان کار را نشان دهند. این روش به شما کمک میکند تا منطق برنامه را به صورت ساده و قابل فهم نمایش دهید و حتی قبل از نوشتن کد، اشکالات احتمالی را شناسایی کنید.
عناصر اصلی فلوچارت
برای طراحی یک فلوچارت صحیح، باید با عناصر اصلی آن آشنا باشید. هر شکل در فلوچارت یک مفهوم خاص را نشان میدهد:
- شروع/پایان: با شکل دایرهای یا مستطیل با گوشههای گرد نشان داده میشود و نشاندهنده شروع یا پایان یک فرآیند است.
- عملیات: با مستطیل نشان داده میشود و نشاندهنده یک عمل یا دستورالعمل است، مانند محاسبه یا نمایش داده.
- تصمیم: با شکل الماسی نمایش داده میشود و نشاندهنده یک نقطه تصمیمگیری است که در آن باید بین چند مسیر مختلف انتخاب شود.
- جریان: با خطوط نشان داده میشود که نشاندهنده جریان اطلاعات یا کنترل بین عناصر مختلف است.
- ورودی/خروجی: با شکل مستطیل با گوشههای گرد یا پاراللگرام نشان داده میشود و نشاندهنده ورودی یا خروجی دادهها است.
این عناصر به شما کمک میکنند تا یک فلوچارت دقیق و قابل فهم طراحی کنید که منطق برنامه را به صورت کامل نمایش دهد.
چگونه فلوچارت منطق برنامه را نمایش میدهد؟

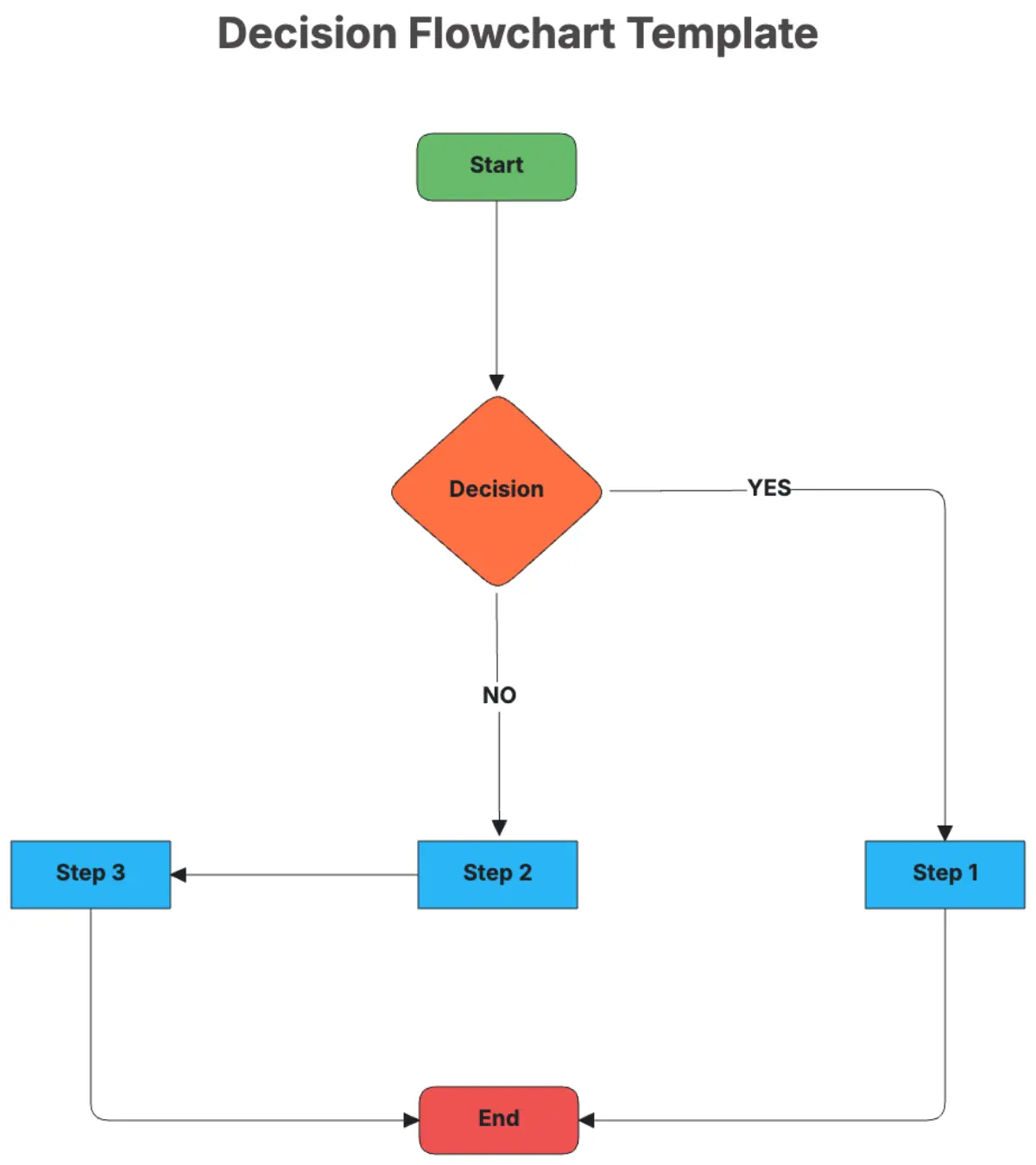

فلوچارت به شما امکان میدهد تا منطق برنامه را به صورت بصری و مرحله به مرحله نمایش دهید. برای مثال، در یک برنامه ساده که شامل چند مرحله تصمیمگیری است، میتوانید با استفاده از شکل الماسی، نقاط تصمیمگیری را نشان دهید و با خطوط، مسیرهای مختلف را مشخص کنید. این روش به شما کمک میکند تا:
- سادهسازی منطق برنامه: با نمایش بصری، میتوانید پیچیدگیهای برنامه را کاهش دهید و آن را برای دیگران قابل فهمتر کنید.
- شناسایی اشکالات: قبل از نوشتن کد، میتوانید با بررسی فلوچارت، اشکالات احتمالی را شناسایی و اصلاح کنید.
- بهبود ارتباط: فلوچارت یک زبان مشترک بین برنامهنویسان، تحلیلگران و مشتریان است که به بهبود ارتباط کمک میکند.
- دокуمنتیشن: فلوچارت میتواند به عنوان یک سند رسمی برای برنامهها استفاده شود و در آینده به درک سریعتر منطق برنامه کمک کند.
برای مثال، در یک برنامه که شامل خواندن دادههای ورودی، انجام محاسبات و نمایش نتیجه است، میتوانید با استفاده از فلوچارت، این مراحل را به صورت خطی نمایش دهید و در صورت نیاز، نقاط تصمیمگیری را نیز اضافه کنید.
نکات مهم در طراحی فلوچارت
طراحی یک فلوچارت مؤثر نیاز به دقت و توجه به جزئیات دارد. برخی از نکات مهم در این زمینه عبارتند از:
- سادهسازی: سعی کنید فلوچارت را به صورت ساده و بدون پیچیدگی طراحی کنید. از اضافه کردن عناصر غیرضروری خودداری کنید.
- استفاده از نمادهای استاندارد: برای اینکه فلوچارت قابل فهم باشد، باید از نمادهای استاندارد استفاده کنید که در بین کاربران شناخته شده باشند.
- جریان منطقی: خطوط و شکلها باید به صورت منطقی و بدون گنگی به یکدیگر متصل شوند تا جریان کار واضح باشد.
- برچسبگذاری: هر شکل باید با یک برچسب یا توضیح کوتاه همراه باشد تا کارکرد آن واضح شود.
- استفاده از رنگ: رنگها میتوانند به بهبود خوانایی فلوچارت کمک کنند، اما نباید به صورت بیش از حد استفاده شوند.
با توجه به این نکات، میتوانید یک فلوچارت حرفهای و مؤثر طراحی کنید که منطق برنامه را به صورت کامل نمایش دهد.
استفاده از فلوچارت در برنامهنویسی
فلوچارت در برنامهنویسی کاربردهای گستردهای دارد. برنامهنویسان از این ابزار برای:
- پیشفرض کردن منطق برنامه: قبل از نوشتن کد، میتوانید با طراحی فلوچارت، منطق برنامه را پیشبینی کنید.
- آزمایش و ارزیابی: با استفاده از فلوچارت، میتوانید برنامه را قبل از اجرا آزمایش کنید و اشکالات احتمالی را شناسایی کنید.
- دستورالعملهای برنامهنویسی: فلوچارت میتواند به عنوان یک دستورالعمل برای برنامهنویسان جدید استفاده شود تا منطق برنامه را درک کنند.
- بهبود همکاری: در پروژههای تیمی، فلوچارت میتواند به بهبود همکاری بین اعضای تیم کمک کند.
برای مثال، در برنامهنویسی شیگرا، فلوچارت میتواند برای نمایش روابط بین کلاسها و روشها استفاده شود. همچنین، در برنامهنویسی وب، میتوان از فلوچارت برای نمایش جریان کار یک وبسایت استفاده کرد.
ابزارهای طراحی فلوچارت
برای طراحی فلوچارت، میتوانید از ابزارهای مختلفی استفاده کنید. برخی از این ابزارها عبارتند از:
- ابزارهای آنلاین: مانند Lucidchart، Draw.io و Microsoft Visio Online که امکان طراحی فلوچارت را به صورت آنلاین فراهم میکنند.
- نرمافزارهای دسکتاپ: مانند Microsoft Visio، Adobe Illustrator و OmniGraffle که امکان طراحی فلوچارت با کیفیت بالا را فراهم میکنند.
- ابزارهای برنامهنویسی: برخی از محیطهای توسعه مانند Visual Studio و Eclipse نیز امکان طراحی فلوچارت را دارند.

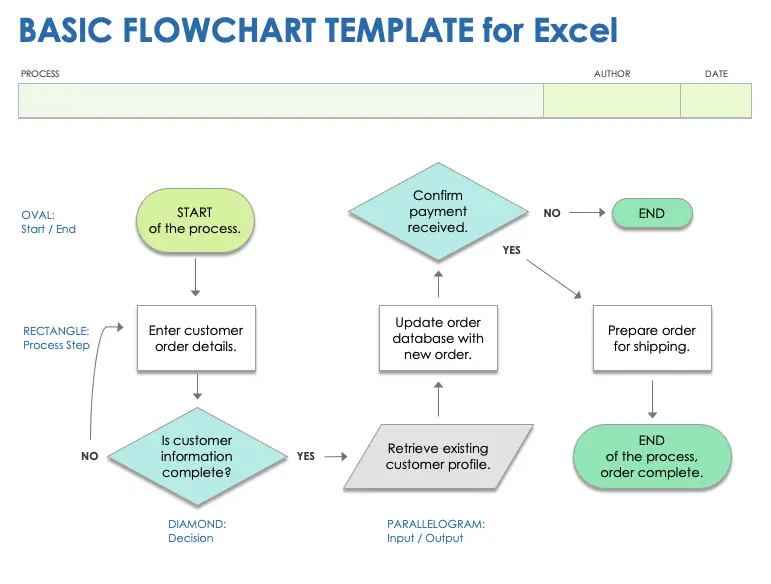

- ابزارهای اکسل: مانند Excel که امکان طراحی فلوچارت با استفاده از شکلها و خطوط را فراهم میکند.
انتخاب ابزار مناسب بستگی به نیازهای شما دارد. اگر به دنبال یک ابزار ساده و رایگان هستید، میتوانید از ابزارهای آنلاین استفاده کنید. اما اگر نیاز به طراحی فلوچارتهای پیچیده دارید، ممکن است نیاز به نرمافزارهای حرفهای داشته باشید.
نتیجهگیری
فلوچارت یک ابزار قدرتمند برای نمایش منطق برنامهها و فرآیندهای مختلف است. با استفاده از این ابزار، میتوانید پیچیدگیهای برنامه را کاهش دهید، اشکالات احتمالی را شناسایی کنید و ارتباط بین اعضای تیم را بهبود بخشید. طراحی یک فلوچارت مؤثر نیاز به دقت و توجه به جزئیات دارد، اما با استفاده از ابزارهای مناسب و رعایت نکات مهم، میتوانید یک فلوچارت حرفهای و مؤثر طراحی کنید.
اگر به دنبال یادگیری بیشتر در مورد ابزارهای تحلیل و طراحی سیستمها هستید، میتوانید در دیلی 24 مقالات مرتبط دیگری را مطالعه کنید که به شما کمک میکنند تا در این زمینه مهارت بیشتری کسب کنید.
