خرید رله؛ راهنمای انتخاب برای مدارهای الکتریکی و راهنمای تصمیمگیری
رلهها یکی از اجزای اساسی در مدارهای الکتریکی و سیستمهای کنترل هستند که وظیفه قطع و وصل جریان الکتریکی را بر عهده دارند. انتخاب رله مناسب برای هر کاربرد خاص میتواند تفاوت زیادی در عملکرد و ایمنی سیستم داشته باشد. در این راهنما، به بررسی انواع رلهها، ویژگیهای مهم در انتخاب آنها و نکات کلیدی برای تصمیمگیری صحیح میپردازیم تا بتوانید رلهای مناسب برای نیازهای خود انتخاب کنید.
رله چیست و چه وظیفهای دارد؟
رله یک دستگاه الکترومکانیکی یا الکترونیکی است که با دریافت سیگنال کنترل، مدار الکتریکی را قطع یا وصل میکند. این دستگاهها در سیستمهای مختلف از جمله صنعتی، خانگی، اتوماسیون و حتی خودرو به کار میروند. وظیفه اصلی رلهها محافظت از مدارها در برابر جریان بیش از حد، کنترل دستگاههای الکتریکی و ایجاد ایمنی در سیستمهای الکتریکی است.
رلهها میتوانند به صورت دستی یا خودکار عمل کنند. در رلههای دستی، کاربر با فشار دادن دکمه یا حرکت دادن یک سوئیچ، مدار را قطع یا وصل میکند. اما در رلههای خودکار، سیگنال الکتریکی یا الکترونیکی باعث فعال شدن رله میشود. این سیگنال میتواند از حسگرها، کنترلرها یا سایر اجزای مدار دریافت شود.
انواع رلهها

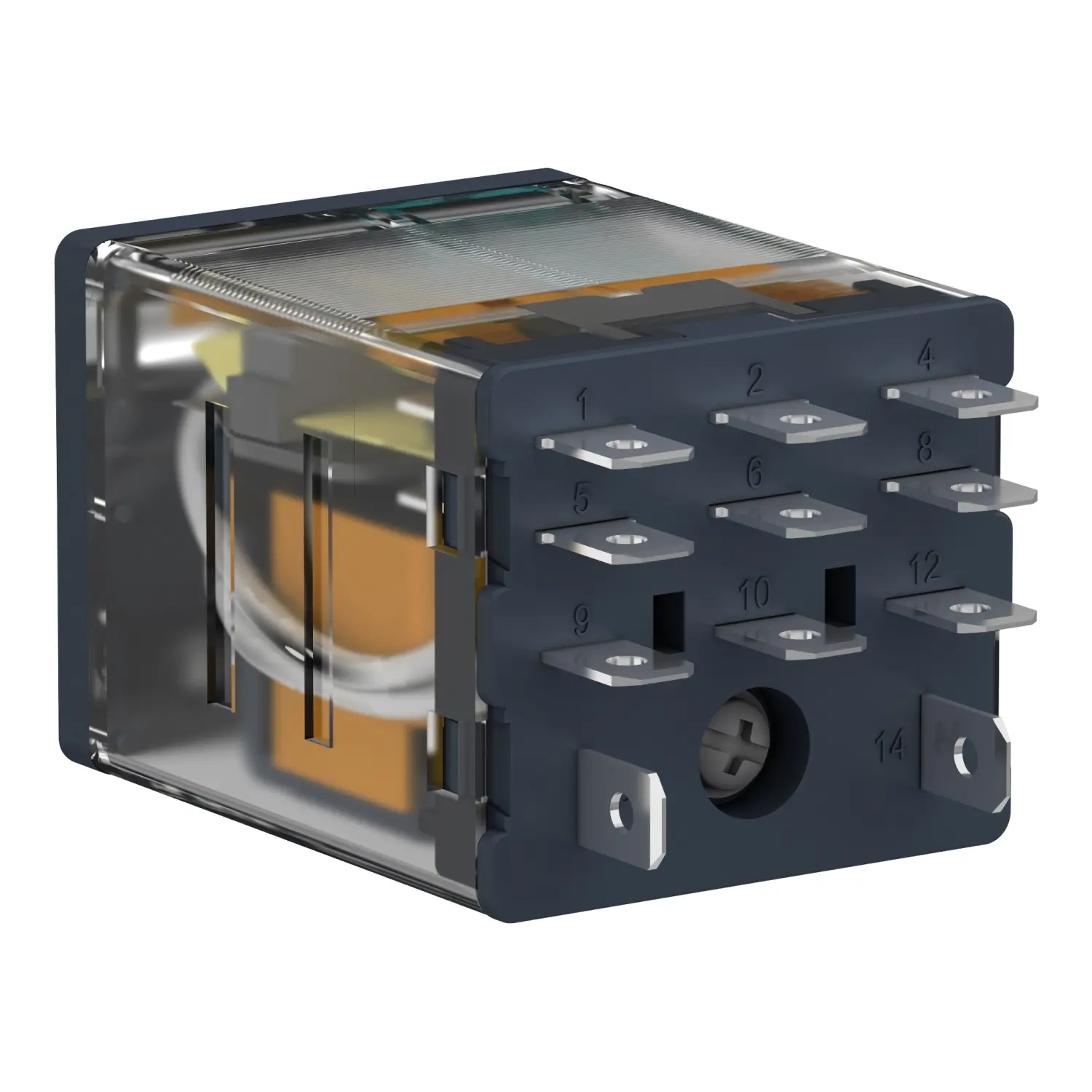

رلهها بر اساس نوع عملکرد، ساختار و کاربرد به انواع مختلفی تقسیم میشوند. شناخت این انواع کمک میکند تا رله مناسب برای هر کاربرد انتخاب شود:

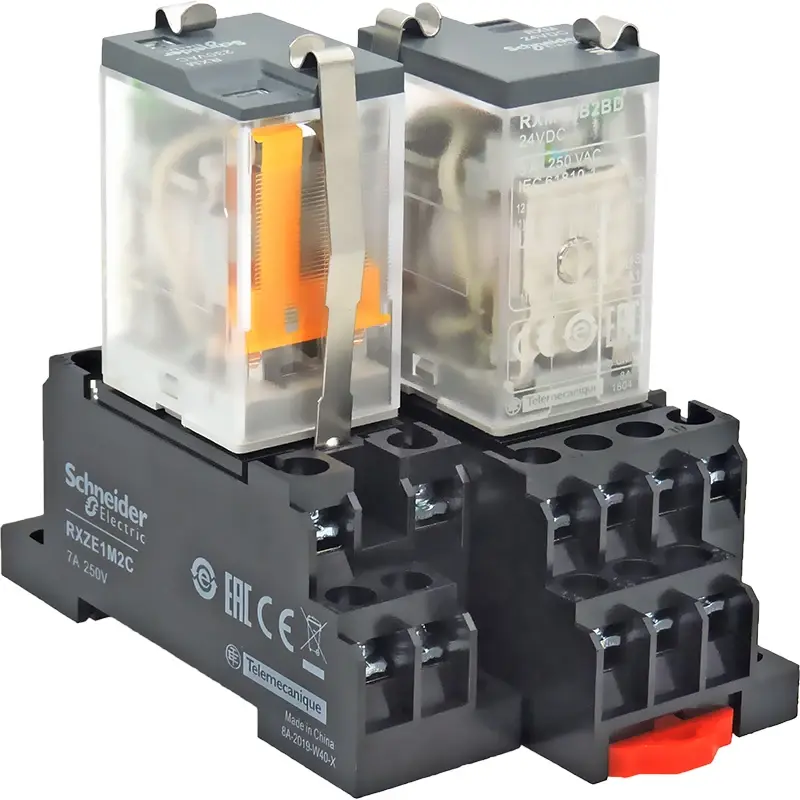

- رلههای الکترومکانیکی: این نوع رلهها از یک سولنوئید و یک سوئیچ مکانیکی تشکیل شدهاند. زمانی که جریان الکتریکی از سولنوئید عبور میکند، میدان مغناطیسی ایجاد شده باعث حرکت سوئیچ و قطع یا وصل مدار میشود. این رلهها در سیستمهای صنعتی و خانگی کاربرد گستردهای دارند.

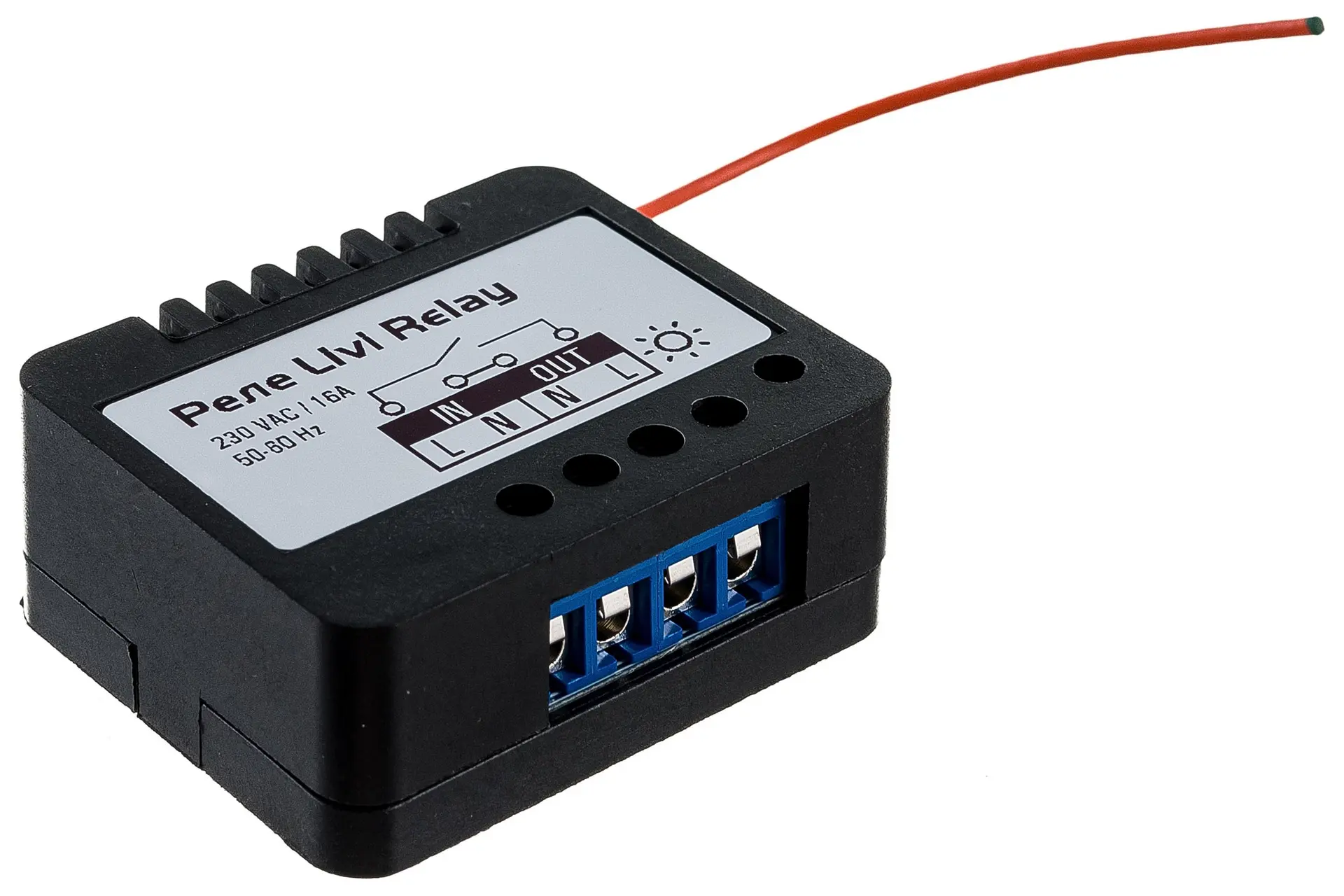

- رلههای حالت جامد (Solid State Relays – SSR): این رلهها بدون هیچ قسمت مکانیکی عمل میکنند و از الکترونیک برای کنترل مدار استفاده میکنند.SSRها در سیستمهایی که نیاز به سرعت بالا و بدون حرکت مکانیکی دارند، مانند کنترل موتورهای الکتریکی و سیستمهای حساس، استفاده میشوند.
- رلههای زمانی: این رلهها پس از دریافت سیگنال، پس از یک زمان مشخص مدار را قطع یا وصل میکنند. این نوع رلهها در سیستمهای اتوماسیون و کنترل فرآیند کاربرد دارند.
- رلههای حفاظتی: این رلهها برای محافظت از مدارها در برابر جریان بیش از حد، کوتاه شدن مدار یا سایر شرایط خطرناک طراحی شدهاند. رلههای حفاظتی مانند رلههای حرارتی یا مغناطیسی در سیستمهای الکتریکی صنعتی و خانگی استفاده میشوند.
- رلههای کنترل موتور: این رلهها برای کنترل موتورهای الکتریکی طراحی شدهاند و میتوانند جهت، سرعت و قدرت موتور را کنترل کنند. این رلهها در سیستمهای صنعتی و اتوماسیون کاربرد دارند.
ویژگیهای مهم در انتخاب رله
انتخاب رله مناسب نیازمند توجه به چندین ویژگی کلیدی است. این ویژگیها شامل ظرفیت جریان، ولتاژ، نوع سیگنال کنترل، سرعت عمل، نوع خروجی و شرایط محیطی استفاده میشود.
ظرفیت جریان و ولتاژ
یکی از مهمترین پارامترهای انتخاب رله، ظرفیت جریان و ولتاژ آن است. رله باید بتواند جریان و ولتاژ مورد نیاز مدار را تحمل کند. برای مثال، اگر رلهای برای کنترل یک موتور با جریان ۱۰ آمپر انتخاب میشود، باید رلهای با ظرفیت حداقل ۱۰ آمپر انتخاب شود. در غیر این صورت، رله ممکن است دچار گرم شدن بیش از حد یا حتی سوختن شود.
همچنین، ولتاژ ورودی و خروجی رله باید با ولتاژ مدار مطابقت داشته باشد. برای مثال، اگر رله برای کنترل یک مدار با ولتاژ ۲۲۰ ولت استفاده میشود، باید رلهای با ولتاژ نامی مناسب انتخاب شود.
نوع سیگنال کنترل
رلهها میتوانند با سیگنالهای مختلفی کنترل شوند، از جمله:
- سیگنالهای الکتریکی (AC یا DC)
- سیگنالهای دیجیتال (مثلاً از میکروکنترلرها)
- سیگنالهای آنالوگ (مثلاً از حسگرها)
انتخاب نوع سیگنال کنترل بستگی به سیستم کنترل دارد. برای مثال، اگر رله باید توسط یک میکروکنترلر کنترل شود، باید رلهای با ورودی دیجیتال انتخاب شود.
سرعت عمل
سرعت عمل رله به زمان پاسخگویی آن به سیگنال کنترل اشاره دارد. در برخی کاربردها، مانند کنترل سیستمهای حساس یا سیستمهای امنیتی، نیاز به رلههایی با سرعت عمل بالا است. در حالی که در کاربردهای دیگر، مانند سیستمهای کنترل صنعتی، سرعت عمل کمتر اهمیت دارد.
نوع خروجی
رلهها میتوانند خروجیهای مختلفی داشته باشند، از جمله:
- خروجی تک قطبی (SPST)
- خروجی دو قطبی (SPDT)
- خروجی چند قطبی (DPDT، 4PDT و غیره)
انتخاب نوع خروجی بستگی به نیاز مدار دارد. برای مثال، اگر نیاز به کنترل دو مدار مختلف با یک رله است، باید رلهای با خروجی دو قطبی انتخاب شود.
شرایط محیطی
شرایط محیطی مانند دمای محیط، رطوبت و وجود مواد شیمیایی میتواند بر عملکرد رله تأثیر بگذارد. برای مثال، در محیطهای صنعتی با دمای بالا یا رطوبت زیاد، باید رلههایی با درجه حفاظت مناسب انتخاب شود.
راهنمای تصمیمگیری برای خرید رله
برای انتخاب رله مناسب، باید به چند نکته کلیدی توجه کرد:
1. مشخص کردن نیازهای مدار
اولین قدم در انتخاب رله، مشخص کردن نیازهای مدار الکتریکی است. این نیازها شامل:
- جریان و ولتاژ مدار
- نوع سیگنال کنترل
- سرعت عمل مورد نیاز
- نوع خروجی مورد نیاز
با مشخص کردن این نیازها، میتوانید رلهای مناسب برای کاربرد خود انتخاب کنید.
2. انتخاب نوع رله
بر اساس نیازهای مدار، باید نوع رله را انتخاب کرد. برای مثال:
- اگر نیاز به کنترل مدارهای الکتریکی با جریان بالا دارید، رلههای الکترومکانیکی مناسب هستند.
- اگر نیاز به سرعت عمل بالا و بدون حرکت مکانیکی دارید، رلههای حالت جامد مناسب هستند.
- اگر نیاز به کنترل زمانی دارید، رلههای زمانی مناسب هستند.
3. بررسی مشخصات فنی رله
پس از انتخاب نوع رله، باید مشخصات فنی آن را بررسی کنید. این مشخصات شامل:
- ظرفیت جریان و ولتاژ
- نوع سیگنال کنترل
- سرعت عمل
- نوع خروجی
- درجه حفاظت (IP)
با بررسی این مشخصات، میتوانید اطمینان حاصل کنید که رله انتخابی با نیازهای مدار مطابقت دارد.
4. بررسی برند و کیفیت
کیفیت رله تأثیر زیادی بر عملکرد و طول عمر آن دارد. انتخاب رلههای برندهای معتبر و با کیفیت بالا میتواند در جلوگیری از خرابیهای ناگهانی و افزایش ایمنی سیستم کمک کند.
5. بررسی قیمت و هزینههای جانبی
در نهایت، باید قیمت رله و هزینههای جانبی مانند نصب و نگهداری را در نظر گرفت. انتخاب رلهای با کیفیت بالا ممکن است هزینه بیشتری داشته باشد، اما در طول مدت زمان میتواند هزینههای نگهداری و تعمیرات را کاهش دهد.
نکات ایمنی در استفاده از رلهها
استفاده از رلهها بدون توجه به نکات ایمنی میتواند خطراتی را به همراه داشته باشد. برخی از نکات مهم ایمنی شامل:
- توجه به ظرفیت جریان و ولتاژ رله و اطمینان از مطابقت آن با مدار
- استفاده از رلههای با درجه حفاظت مناسب برای محیط استفاده
- نصب صحیح رله و اطمینان از اتصال مناسب کابلها
- نگهداری منظم رلهها و بررسی وضعیت آنها در فواصل زمانی مشخص
- استفاده از تجهیزات ایمنی مانند دستکش و عینک در هنگام نصب و تعمیر رلهها
در صورت عدم اطمینان از انتخاب یا نصب رله، توصیه میشود از خدمات متخصصان الکتریکی استفاده کنید. همچنین، برای اطلاعات بیشتر در مورد انواع رلهها و راهنمای انتخاب آنها، میتوانید به مقالات مرتبط در دیلی 24 مراجعه کنید.
در پایان، انتخاب رله مناسب برای مدارهای الکتریکی نیازمند توجه به نیازهای خاص سیستم، نوع رله، مشخصات فنی و نکات ایمنی است. با توجه به این نکات، میتوانید رلهای مناسب و ایمن برای کاربردهای خود انتخاب کنید.
