تولید نیمه‌هادی چگونه انجام می‌شود؛ راهنمای ساده برای شروع
تولید نیمه‌هادی‌ها یکی از پیچیده‌ترین و دقیق‌ترین فرآیندهای صنعتی در جهان است که پایه بسیاری از فناوری‌های مدرن از جمله کامپیوترها، تلفن‌های هوشمند، خودروهای الکتریکی و دستگاه‌های پزشکی را تشکیل می‌دهد. اگرچه این فرآیند به نظر می‌رسد بسیار تخصصی و دور از دسترس باشد، اما در این راهنما سعی می‌کنیم مراحل کلی تولید نیمه‌هادی‌ها را به زبان ساده و قابل فهم برای علاقه‌مندان و مبتدیان توضیح دهیم. با خواندن این مقاله، می‌توانید با اصول اساسی این صنعت آشنا شوید و درک بهتری از چگونگی ساخت این مواد حیاتی پیدا کنید.
۱. انتخاب ماده اولیه
اولین گام در تولید نیمه‌هادی‌ها انتخاب ماده اولیه است. ماده اصلی مورد استفاده در بیشتر نیمه‌هادی‌ها سیلیسیم است که حدود ۲۸ درصد پوسته زمین را تشکیل می‌دهد. سیلیسیم به دلیل ویژگی‌های الکتریکی منحصر به فرد خود، مانند باندگاپ مناسب و توانایی خالص‌سازی بالا، به عنوان ماده‌ای ایده‌آل برای تولید ترانزیستورها و مدارهای مجتمع شناخته می‌شود.
سیلیسیم خالص مورد نیاز برای تولید نیمه‌هادی‌ها از طریق فرآیندی به نام «خالص‌سازی سیلیسیم» تهیه می‌شود. در این فرآیند، سیلیسیم خام که از سنگ معدن سیلیس استخراج می‌شود، به صورت گاز سیلیکان (SiH۴) تبدیل شده و سپس به سیلیسیم خالص با خلوص بسیار بالا تبدیل می‌شود. این سیلیسیم خالص سپس به شکل بلورهای تک کریستالی در می‌آید که برای تولید چیپ‌های الکترونیکی استفاده می‌شوند.
۲. رشد بلور سیلیسیم
پس از تهیه سیلیسیم خالص، مرحله بعدی رشد بلورهای تک کریستالی است. این فرآیند معمولاً با استفاده از روش «چکشی» (Czochralski) انجام می‌شود. در این روش، یک هسته بلوری سیلیسیم در داخل یک کوره ذوب شده و سپس به آرامی از مذاب خارج می‌شود. در حین خارج شدن، هسته به تدریج با سیلیسیم مذاب پوشیده می‌شود و یک بلور تک کریستالی بزرگ تشکیل می‌شود.
بلورهای تک کریستالی سیلیسیم باید دارای کیفیت بسیار بالا باشند، زیرا هرگونه ناخالصی یا عیوب کریستالی می‌تواند عملکرد نیمه‌هادی را تحت تأثیر قرار دهد. این بلورها سپس به قطعات نازکی به نام «وافر» (wafer) برش می‌خورند که قطر آنها معمولاً بین ۲۰۰ تا ۳۰۰ میلی‌متر است.
۳. پردازش و ساخت مدارهای مجتمع
پس از تهیه وافرهای سیلیسیم، مرحله اصلی تولید نیمه‌هادی‌ها آغاز می‌شود. این مرحله شامل چندین فرآیند پیچیده است که در ادامه به برخی از آنها اشاره می‌کنیم:
- اکسیداسیون: وافر سیلیسیم در دمای بالا اکسیده می‌شود تا یک لایه اکسید سیلیسیم (SiO۲) روی سطح آن تشکیل شود. این لایه به عنوان یک عایق الکتریکی و همچنین برای محافظت از سطح وافر استفاده می‌شود.

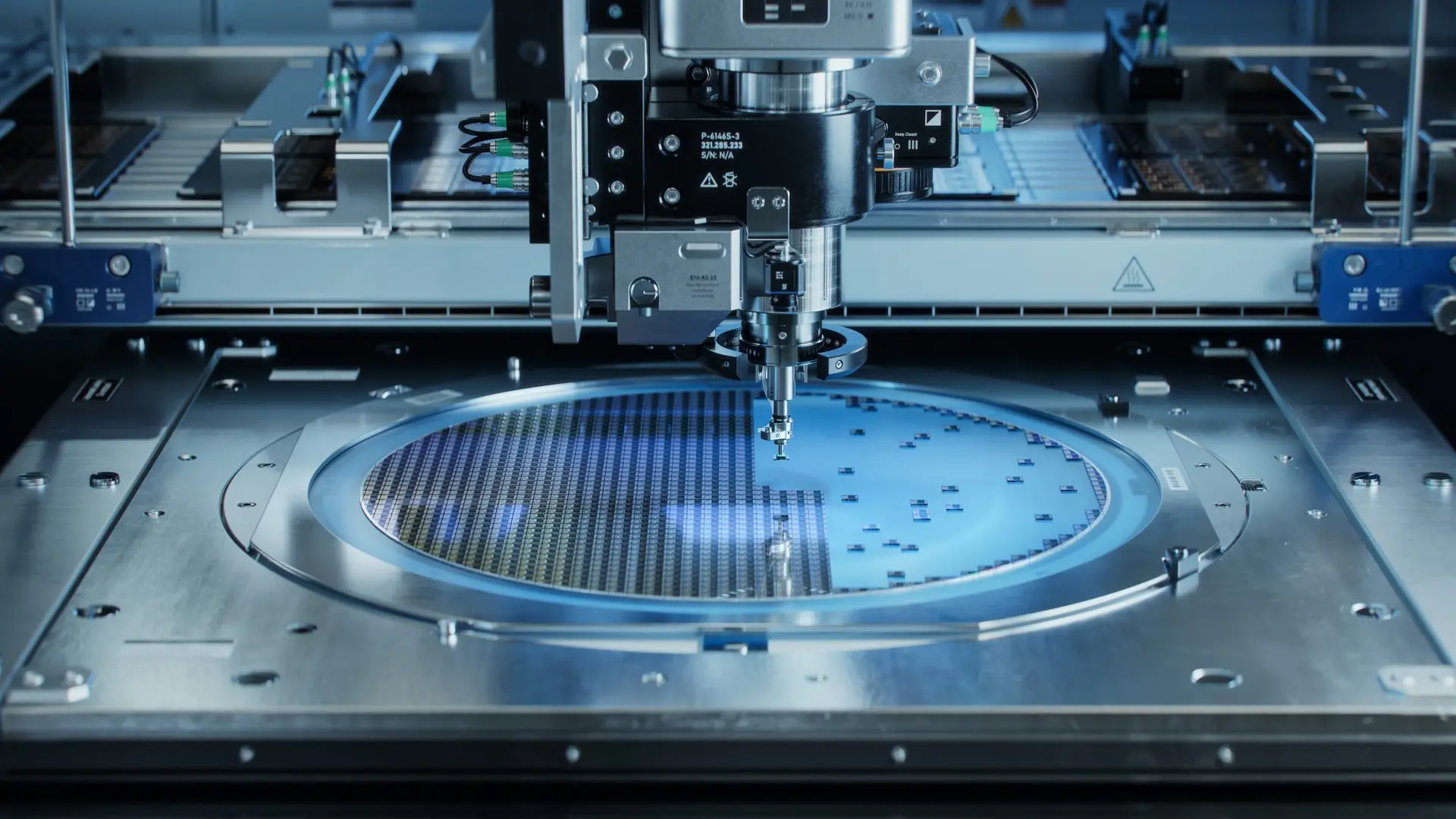

- فوتولیتوگرافی: این فرآیند مشابه چاپ است، اما در مقیاس بسیار کوچکتر انجام می‌شود. در این مرحله، یک لایه حساس به نور (فوتورزیست) روی وافر اعمال می‌شود و سپس با استفاده از یک ماسک و نور فرابنفش، الگوی مورد نظر روی وافر حک می‌شود. این الگوی می‌تواند شامل ترانزیستورها، مقاومت‌ها و سایر اجزای مدار باشد.
- اشعه‌دهی: پس از حکاکی الگوی مورد نظر، وافر به مواد شیمیایی مختلفی مانند اسید یا باز قرار می‌گیرد تا بخش‌های غیرمحافظت‌شده از وافر حل شوند و الگوی نهایی روی سطح باقی بماند.
- یون‌سازی: در این مرحله، اتم‌های مختلفی مانند بور یا فسفر به وافر اضافه می‌شوند تا نوع نیمه‌هادی (نیمه‌رسانا نوع P یا N) تعیین شود. این فرآیند با استفاده از روش‌های مختلفی مانند یون‌سازی یا انتشار انجام می‌شود.
- تکمیل لایه‌ها: پس از تعیین نوع نیمه‌هادی، لایه‌های مختلفی از مواد مانند فلزات (آلومینیوم، مس) برای اتصال الکتریکی و ایجاد مدارهای مجتمع روی وافر اعمال می‌شوند.
۴. تست و بسته‌بندی
پس از تکمیل ساخت مدارهای مجتمع، وافرها به قطعات کوچکی به نام «دی» (die) برش می‌خورند. هر دی شامل هزاران یا میلیون‌ها ترانزیستور است که در یک مدار مجتمع کوچک جمع‌آوری شده‌اند. این قطعات سپس تحت تست‌های مختلفی قرار می‌گیرند تا عملکرد صحیح آنها تأیید شود.

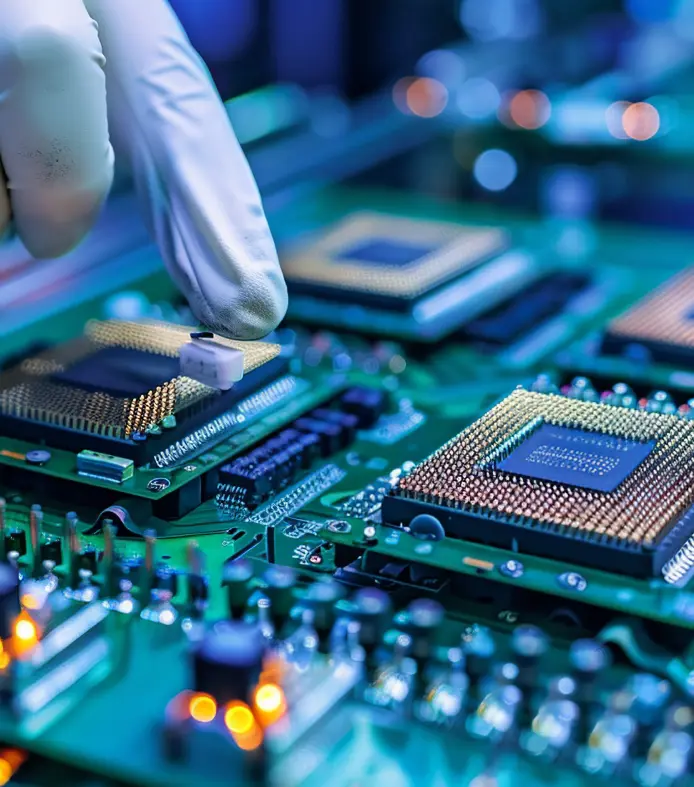

قطعاتی که تست را با موفقیت پشت سر می‌گذارند، در بسته‌بندی‌های مختلفی مانند BGA، QFP یا سایر بسته‌بندی‌های استاندارد قرار می‌گیرند. بسته‌بندی نه تنها قطعات را محافظت می‌کند، بلکه اتصال الکتریکی آنها را با محیط خارجی فراهم می‌آورد.
۵. چالش‌ها و نوآوری‌ها
تولید نیمه‌هادی‌ها با چالش‌های بسیاری همراه است، از جمله نیاز به دقت بسیار بالا، هزینه‌های بالای سرمایه‌گذاری و پیچیدگی فرآیندها. با این حال، پیشرفت‌های فناوری مانند استفاده از نور فرابنفش عمیق (DUV)، لیزر اکسیژن و روش‌های جدیدی مانند لیتوگرافی با پرتو ایکس یا الکترون، امکان تولید نیمه‌هادی‌های کوچکتر و کارآمدتر را فراهم کرده‌اند.
همچنین، با توجه به افزایش تقاضا برای دستگاه‌های الکترونیکی و خودروهای الکتریکی، صنعت نیمه‌هادی‌ها در حال تحول است. شرکت‌ها به دنبال روش‌های جدیدی برای افزایش بهره‌وری و کاهش هزینه‌ها هستند. برای مثال، استفاده از مواد جدید مانند گالیم نیترید (GaN) و کاربید سیلیسیم (SiC) در تولید نیمه‌هادی‌های قدرت، یکی از نوآوری‌های مهم در این صنعت است.
اگر به جزئیات بیشتر در مورد فرآیندهای تولید نیمه‌هادی‌ها یا آخرین پیشرفت‌های این صنعت علاقه‌مند هستید، می‌توانید در دیلی ۲۴ به دنبال مقالات تخصصی‌تر باشید. این مقالات می‌توانند اطلاعات مفیدی در مورد فرآیندهای پیشرفته‌تر و کاربردهای جدید نیمه‌هادی‌ها ارائه دهند.
در پایان، تولید نیمه‌هادی‌ها یک فرآیند پیچیده و دقیق است که نیاز به دانش فنی بالا و تجهیزات پیشرفته دارد. با این حال، درک اصول اساسی این فرآیند می‌تواند به شما کمک کند تا اهمیت این مواد در زندگی روزمره را بهتر درک کنید و از پیشرفت‌های فناوری در این زمینه آگاه باشید.
