تابلو برق ساختمان چیست و چه تجهیزاتی داخل آن قرار میگیرد؛ بررسی نکات و جزئیات مهم
تابلو برق یکی از اجزای حیاتی در هر ساختمان یا مجموعه صنعتی است که وظیفه توزیع و کنترل جریان الکتریکی را بر عهده دارد. این دستگاه به عنوان قلب سیستم الکتریکی عمل میکند و از طریق آن، برق تولید شده در نیروگاهها به مصرفکنندگان نهایی مانند لامپها، موتورها، دستگاههای الکترونیکی و سایر تجهیزات منتقل میشود. در این مقاله به بررسی دقیق تابلو برق ساختمان، تجهیزات داخل آن، نکات مهم و جزئیات فنی میپردازیم تا خوانندگان بتوانند با اهمیت و عملکرد این سیستم آشنا شوند.
تعریف تابلو برق و نقش آن در ساختمانها
تابلو برق یا همان پاور دیستریبیوشن یونیت (PDU) یک جعبه فلزی یا پلاستیکی است که شامل تجهیزات الکتریکی مختلفی برای کنترل، حفاظت و توزیع برق میباشد. این تابلوها در ساختمانهای مسکونی، تجاری، صنعتی و حتی در پروژههای کوچک مانند ویلاها و آپارتمانها استفاده میشوند. وظیفه اصلی تابلو برق شامل موارد زیر است:
- توزیع برق به بخشهای مختلف ساختمان
- حفاظت از سیستم الکتریکی در برابر اضافهبار، کوتاهسیر و سایر خطاهای احتمالی
- کنترل و قطع برق در مواقع اضطراری یا تعمیرات
- ارائه امکانات اندازهگیری مصرف برق برای مدیریت بهتر انرژی
تابلو برق به عنوان یک رابط بین منبع برق (مانند شبکه برق شهر یا ژنراتور) و مصرفکنندگان نهایی عمل میکند. بدون این سیستم، مدیریت برق در ساختمانها غیرممکن خواهد بود و خطرات جدی مانند آتشسوزی یا آسیب به تجهیزات الکتریکی افزایش مییابد.
انواع مختلف تابلو برق
تابلو برقها بر اساس نوع کاربرد، ظرفیت و استانداردهای فنی به چند دسته تقسیم میشوند. برخی از انواع رایج شامل:

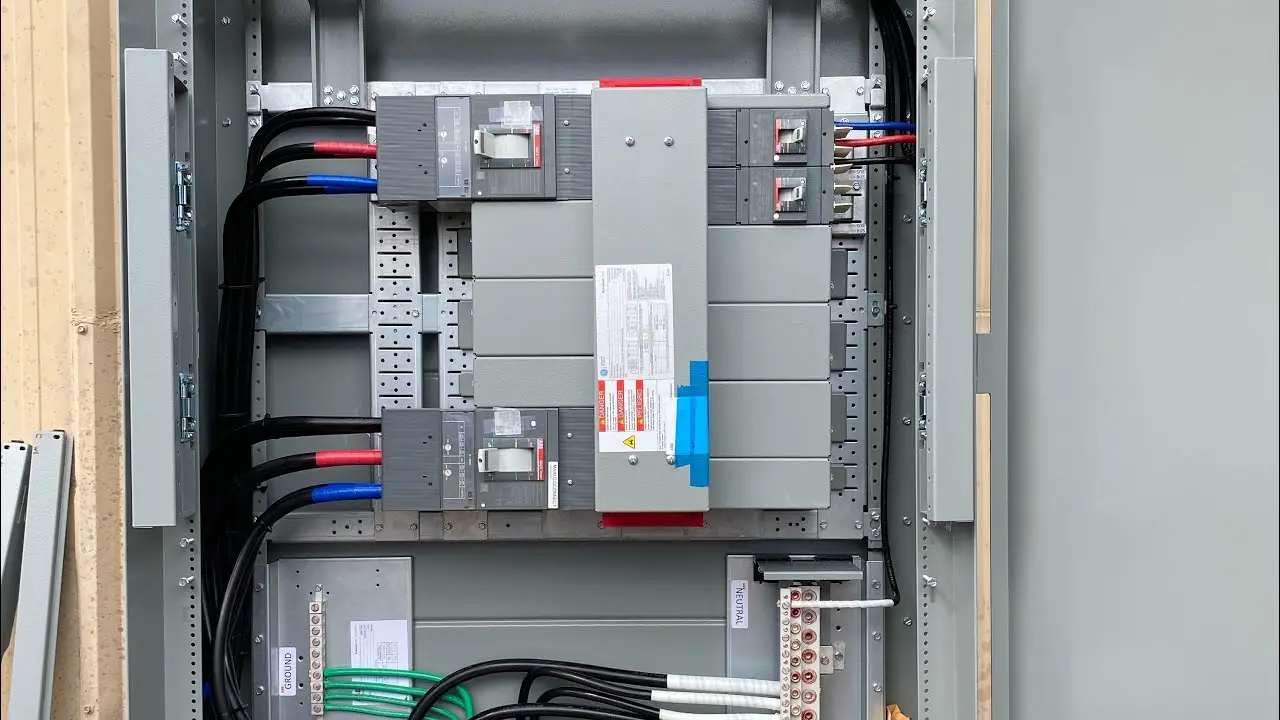

- تابلو برق اصلی (Main Distribution Board – MDB): این تابلو در ورودی ساختمان قرار میگیرد و برق ورودی از شبکه برق شهر را دریافت و به تابلوهای فرعی توزیع میکند.
- تابلو برق فرعی (Sub Distribution Board – SDB): این تابلوها در طبقات مختلف ساختمان یا بخشهای مختلف یک مجموعه صنعتی قرار میگیرند و برق را به مصرفکنندگان نهایی مانند لامپها، پریزها و دستگاههای الکتریکی میرسانند.
- تابلو برق صنعتی: برای کاربردهای صنعتی با ظرفیت بالا و نیاز به کنترل دقیق جریان الکتریکی طراحی شدهاند.
- تابلو برق خانگی: برای ساختمانهای مسکونی و با ظرفیت پایینتر طراحی میشوند و شامل تجهیزات سادهتری هستند.
انتخاب نوع مناسب تابلو برق بستگی به نیازهای الکتریکی ساختمان، ظرفیت مصرف برق و استانداردهای محلی دارد. برای مثال، در ساختمانهای مسکونی معمولاً از تابلو برق خانگی با ظرفیت پایینتر استفاده میشود، در حالی که در کارخانهها و مراکز صنعتی، تابلو برقهای صنعتی با ظرفیت بالا و تجهیزات پیشرفتهتر مورد نیاز است.
تجهیزات داخل تابلو برق

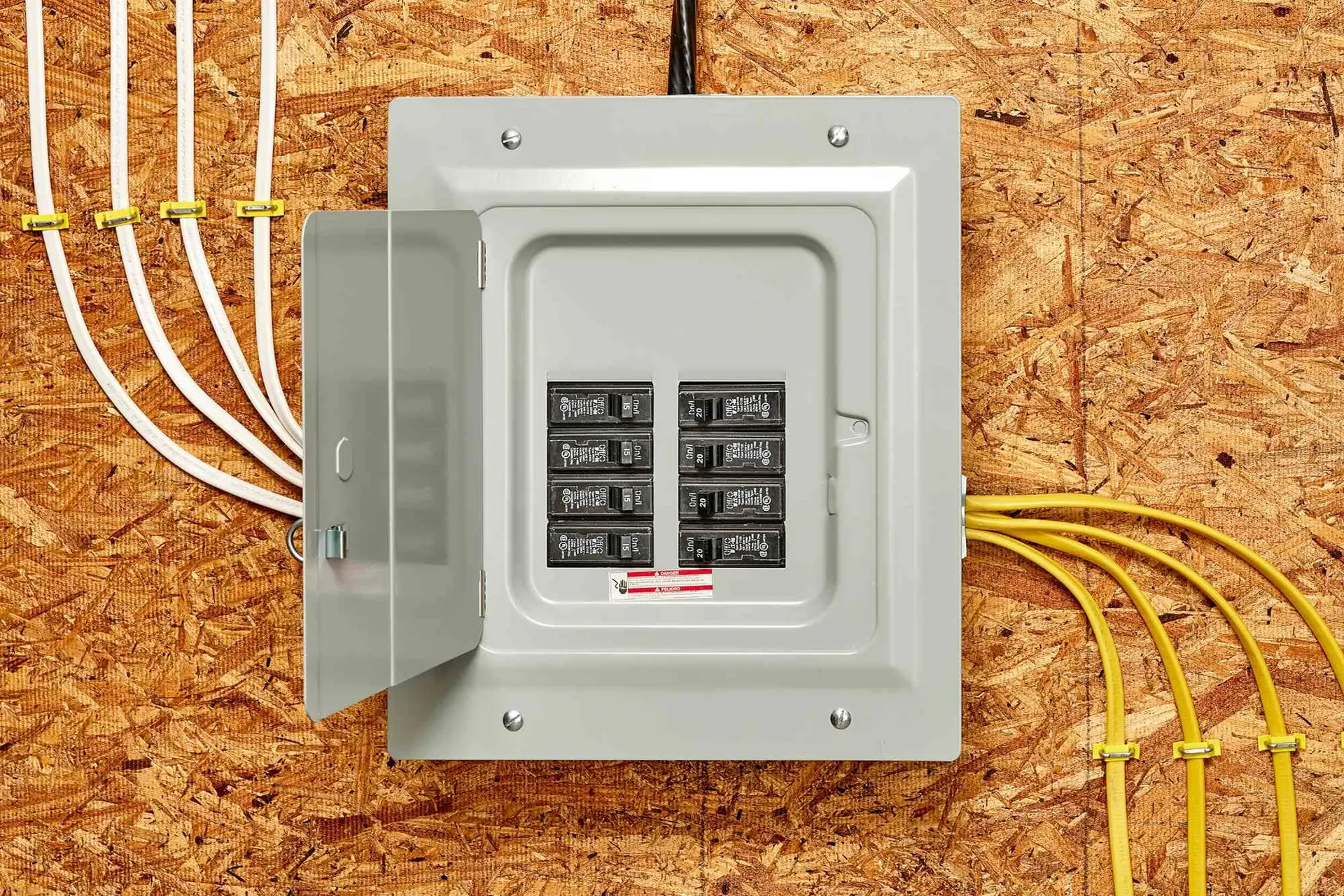

تابلو برق شامل مجموعهای از تجهیزات الکتریکی است که هر کدام نقش خاصی در توزیع و کنترل برق ایفا میکنند. برخی از تجهیزات اصلی داخل تابلو برق عبارتند از:
۱. کلیدهای اصلی (Main Switch)
کلید اصلی وظیفه قطع و وصل کل برق ورودی به تابلو را دارد. این کلید در مواقع اضطراری یا تعمیرات استفاده میشود و امکان قطع کامل برق ساختمان را فراهم میآورد. کلیدهای اصلی معمولاً از نوع کلیدهای قطعکننده جریان (Circuit Breaker) یا کلیدهای خودکار هستند.
۲. فیوزها و قطعکنندههای جریان (Fuses and Circuit Breakers)
فیوزها و قطعکنندههای جریان وظیفه حفاظت سیستم الکتریکی در برابر اضافهبار و کوتاهسیر را بر عهده دارند. فیوزها با ذوب شدن در صورت افزایش بیش از حد جریان، مدار را قطع میکنند، در حالی که قطعکنندههای جریان با مکانیزم الکترومغناطیسی یا حرارتی عمل میکنند و پس از رفع مشکل، مجدداً فعال میشوند.
۳. رلهها (Relays)
رلهها دستگاههایی هستند که با دریافت سیگنال الکتریکی یا مکانیکی، مدارهای دیگر را کنترل میکنند. این تجهیزات در سیستمهای اتوماسیون و کنترل دور از دسترس استفاده میشوند و میتوانند در تابلو برق برای کنترل دستگاههای مختلف مانند پمپها، موتورها و سیستمهای تهویه استفاده شوند.
۴. اندازهگیریکنندههای برق (Meters)
مترهای الکتریکی مانند آمپرسنج، ولتمتر و واتمتر برای اندازهگیری جریان، ولتاژ و مصرف انرژی استفاده میشوند. این تجهیزات به مدیران ساختمان کمک میکنند تا مصرف برق را کنترل و هزینههای انرژی را کاهش دهند.
۵. اتصالات و کابلکشی (Connections and Wiring)

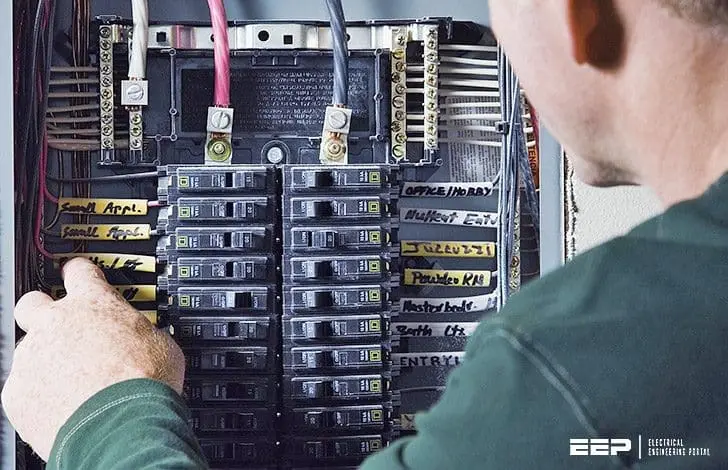

اتصالات داخل تابلو برق باید با دقت انجام شوند تا از افت ولتاژ، گرم شدن غیرمعمول و خطرات آتشسوزی جلوگیری شود. کابلکشی باید بر اساس استانداردهای فنی و با استفاده از کابلهای مناسب با ظرفیت کافی انجام شود.
۶. تجهیزات حفاظتی دیگر
در برخی تابلو برقها از تجهیزات دیگری مانند:
- ترانسفورماتورهای کاهنده یا افزایشدهنده ولتاژ
- فیلترهای نویز الکتریکی
- سیستمهای UPS برای تأمین برق اضطراری
- کنترلکنندههای موتور
استفاده میشود که بسته به نیازهای سیستم الکتریکی ساختمان انتخاب میشوند.
نکات مهم در طراحی و نصب تابلو برق
طراحی و نصب تابلو برق باید با دقت انجام شود تا از عملکرد صحیح سیستم الکتریکی و امنیت ساختمان اطمینان حاصل شود. برخی از نکات مهم در این زمینه عبارتند از:
۱. انتخاب ظرفیت مناسب
ظرفیت تابلو برق باید بر اساس نیازهای الکتریکی ساختمان و مصرف انرژی آن انتخاب شود. استفاده از تابلو برق با ظرفیت کمتر از نیاز میتواند منجر به اضافهبار و خطرات جدی شود، در حالی که استفاده از تابلو برق با ظرفیت بیش از حد باعث افزایش هزینهها میشود.
۲. رعایت استانداردهای فنی
نصب تابلو برق باید بر اساس استانداردهای ملی و بینالمللی مانند استانداردهای IEC، NEC و استانداردهای محلی انجام شود. این استانداردها شامل مواردی مانند فاصلهگذاری تجهیزات، نوع کابلکشی، روش اتصال و حفاظت در برابر آتشسوزی میشوند.
۳. دسترسی آسان و ایمنی
تابلو برق باید در مکانی قرار گیرد که دسترسی آسان به آن وجود داشته باشد و از نظر ایمنی در امان باشد. همچنین، باید از مواد ضدحریق و غیرقابل اشتعال برای ساخت تابلو استفاده شود.
۴. تست و بازرسی دورهای
تابلو برق باید به صورت دورهای توسط متخصصان تست و بازرسی شود تا از عملکرد صحیح تجهیزات و وجود هرگونه مشکل احتمالی اطمینان حاصل شود. این کار شامل تست فیوزها، قطعکنندههای جریان، اتصالات و سایر تجهیزات میشود.
۵. آموزش کارکنان و ساکنان
ساکنان ساختمان یا کارکنان باید در مورد نحوه استفاده از تابلو برق، روش قطع و وصل برق در مواقع اضطراری و خطرات احتمالی آموزش ببینند. این آموزشها میتواند از بروز حوادث ناخواسته جلوگیری کند.
خطاهای رایج در نصب تابلو برق و راهکارهای حل آن
در نصب و طراحی تابلو برق ممکن است برخی خطاهای رایج رخ دهد که میتواند منجر به مشکلاتی مانند قطع برق مکرر، گرم شدن غیرمعمول و حتی آتشسوزی شود. برخی از این خطاها و راهکارهای حل آن عبارتند از:
- استفاده از کابلهای نامناسب: استفاده از کابلهایی با ظرفیت کمتر از نیاز میتواند باعث گرم شدن و آسیب رسیدن به سیستم شود. راهکار: انتخاب کابلهای با ظرفیت مناسب و مطابق با استانداردها.
- اتصالات نامناسب: اتصالات ضعیف یا نامناسب میتواند منجر به افت ولتاژ و خطرات آتشسوزی شود. راهکار: استفاده از اتصالات استاندارد و تست دورهای.
- عدم رعایت فاصلهگذاری: فاصلهگذاری نامناسب بین تجهیزات میتواند باعث گرم شدن بیش از حد و خطرات الکتریکی شود. راهکار: رعایت استانداردهای فاصلهگذاری در طراحی.
- نصب تجهیزات بدون تست: نصب تجهیزات بدون تست و بررسی میتواند منجر به عملکرد نادرست سیستم شود. راهکار: تست کامل تجهیزات قبل از نصب.
برای جلوگیری از این خطاها، توصیه میشود که نصب و طراحی تابلو برق توسط متخصصان و مهندسان مجرب انجام شود. همچنین، استفاده از تجهیزات با کیفیت و مطابق با استانداردهای بینالمللی میتواند از بروز مشکلات جلوگیری کند.
نکات پایانی و توصیهها
تابلو برق یکی از اجزای حیاتی در هر ساختمان است و نقش مهمی در توزیع و کنترل برق ایفا میکند. برای اطمینان از عملکرد صحیح و ایمنی سیستم الکتریکی، باید به نکات زیر توجه کرد:
- انتخاب تابلو برق با ظرفیت مناسب و مطابق با نیازهای الکتریکی ساختمان
- رعایت کامل استانداردهای فنی و ایمنی در طراحی و نصب
- استفاده از تجهیزات با کیفیت و برندهای معتبر
- تست و بازرسی دورهای توسط متخصصان
- آموزش ساکنان یا کارکنان در مورد استفاده صحیح از تابلو برق
در صورت نیاز به اطلاعات بیشتر در مورد طراحی، نصب یا نگهداری تابلو برق، میتوانید به مقالات تخصصی و راهنمایهای فنی مراجعه کنید. برای مطالعه بیشتر در مورد سیستمهای الکتریکی و راهکارهای مدیریت انرژی، میتوانید به دیلی 24 مراجعه نمایید.
