کابل برق ساختمان را چگونه انتخاب کنیم؟ راهنمای سطح مقطع و جریان مجاز؛ قبل از اقدام این موارد را بدانید
انتخاب کابل برق برای ساختمان یکی از تصمیمات حیاتی در طراحی و اجرای سیستم الکتریکی است که بر ایمنی، کارایی و طول عمر سیستم تأثیر مستقیم دارد. انتخاب نادرست کابل میتواند منجر به مشکلاتی مانند گرم شدن بیش از حد، کاهش عمر مفید، خطر آتشسوزی یا حتی قطع برق ناگهانی شود. در این راهنما، به بررسی عوامل کلیدی در انتخاب کابل برق، از جمله سطح مقطع مناسب و جریان مجاز، میپردازیم تا بتوانید با آگاهی کامل به خرید و نصب کابلهای مناسب برای پروژه خود بپردازید.
چرا انتخاب کابل برق مهم است؟
کابل برق به عنوان رگهای حیاتی سیستم الکتریکی ساختمان عمل میکند. انتخاب کابل با سطح مقطع و مشخصات فنی مناسب، علاوه بر تأمین انرژی مورد نیاز، از بروز خطرات احتمالی مانند:
- گرم شدن بیش از حد و خطر آتشسوزی
- افزایش افت ولتاژ و کاهش کارایی دستگاهها
- خطر کوتاهمدت و آسیب به تجهیزات الکتریکی
- کاهش عمر مفید کابل و نیاز به تعویض زودهنگام
پیشگیری میکند. بنابراین، قبل از خرید کابل، باید به عوامل مختلفی مانند نوع مصرفکننده، جریان مورد نیاز، طول مسیر کابلکشی و شرایط محیطی توجه داشته باشید.
عوامل کلیدی در انتخاب کابل برق
انتخاب کابل برق مناسب به چند عامل اصلی بستگی دارد که در ادامه به بررسی آنها میپردازیم:
۱. جریان مجاز کابل (Amperage Rating)
جریان مجاز کابل، حداکثر جریان الکتریکی است که کابل میتواند بدون گرم شدن بیش از حد و آسیب دیدن، تحمل کند. این مقدار به سطح مقطع کابل، نوع عایق و شرایط محیطی بستگی دارد. برای مثال، یک کابل با سطح مقطع ۲.۵ میلیمتر مربع ممکن است جریان مجاز ۲۰ آمپر داشته باشد، در حالی که یک کابل با سطح مقطع ۴ میلیمتر مربع میتواند جریان بیشتری را تحمل کند.
برای تعیین جریان مجاز کابل، باید ابتدا جریان مصرفی هر دستگاه یا مدار را محاسبه کنید. جریان مصرفی یک دستگاه با استفاده از فرمول زیر محاسبه میشود:
جریان (آمپر) = توان (وات) ÷ ولتاژ (ولت)
به عنوان مثال، اگر یک دستگاه با توان ۲۰۰۰ وات در یک مدار ۲۲۰ ولتی استفاده میشود، جریان مصرفی آن برابر با:
۲۰۰۰ ÷ ۲۲۰ ≈ ۹.۰۹ آمپر
در این صورت، باید کابلی با جریان مجاز بیشتر از ۹.۰۹ آمپر انتخاب کنید. برای اطمینان بیشتر، معمولاً ۲۵ درصد به جریان محاسبه شده اضافه میشود تا از گرم شدن کابل جلوگیری شود.
۲. سطح مقطع کابل
سطح مقطع کابل به مساحت مقطع عرضی سیمهای رسانا در کابل اشاره دارد و به میلیمتر مربع (mm²) اندازهگیری میشود. سطح مقطع مناسب کابل به جریان مصرفی، طول مسیر کابلکشی و افت ولتاژ مجاز بستگی دارد. کابلهای با سطح مقطع بزرگتر جریان بیشتری را تحمل میکنند و گرمای کمتری تولید میکنند.
در جدول زیر، سطح مقطع کابلهای مسی معمولی و جریان مجاز آنها در شرایط استاندارد (داخل دیوار یا لوله) ارائه شده است:
سطح مقطع (mm²) – جریان مجاز (آمپر)
- ۱.۵ mm² – ۱۶ آمپر
- ۲.۵ mm² – ۲۰ آمپر
- ۴ mm² – ۲۵ آمپر
- ۶ mm² – ۳۲ آمپر
- ۱۰ mm² – ۴۰ آمپر
- ۱۶ mm² – ۵۵ آمپر
این مقادیر ممکن است بسته به استانداردهای ملی و شرایط محیطی متفاوت باشد، بنابراین توصیه میشود از راهنمای استانداردهای ملی مانند استاندارد ۳۰۳-۱ ایران استفاده کنید.
۳. نوع عایق کابل
نوع عایق کابل نیز در انتخاب کابل تأثیرگذار است. کابلهای با عایق PVC برای کاربردهای داخلی و کابلهای با عایق XLPE برای کاربردهای خارجی و شرایط سختتر مناسبتر هستند. همچنین، کابلهای با عایق خاصی مانند کابلهای ضد آتش برای محیطهای حساس استفاده میشوند.
۴. طول مسیر کابلکشی
طول مسیر کابلکشی نیز باید در نظر گرفته شود. در مسیرهای طولانی، افت ولتاژ ممکن است افزایش یابد و نیاز به کابل با سطح مقطع بزرگتر باشد. برای محاسبه افت ولتاژ، میتوانید از فرمول زیر استفاده کنید:
افت ولتاژ (ولت) = (جریان × طول × مقاومت ویژه) ÷ سطح مقطع
اگر افت ولتاژ بیش از ۳ درصد باشد، باید سطح مقطع کابل را افزایش دهید.
۵. شرایط محیطی
شرایط محیطی مانند دما، رطوبت و وجود مواد شیمیایی نیز باید در انتخاب کابل در نظر گرفته شود. برای مثال، در محیطهای با دما بالا، باید کابلهایی با عایق مناسب برای دمای بالا انتخاب کنید.
راهنمای انتخاب کابل برای کاربردهای مختلف
انتخاب کابل برق بسته به نوع کاربرد نیز متفاوت است. در ادامه، به برخی از کاربردهای رایج و کابلهای مناسب برای آنها اشاره میکنیم:
۱. مدارهای روشنایی
برای مدارهای روشنایی که جریان مصرفی کمتری دارند، کابلهای با سطح مقطع ۱.۵ تا ۲.۵ میلیمتر مربع مناسب هستند. این کابلها معمولاً جریان مجاز ۱۶ تا ۲۰ آمپر دارند.
۲. مدارهای پریزهای برق
برای پریزهای برق که جریان بیشتری مصرف میکنند، کابلهای با سطح مقطع ۲.۵ میلیمتر مربع برای پریزهای معمولی و ۴ میلیمتر مربع برای پریزهای با جریان بالا مناسب هستند.
۳. مدارهای دستگاههای با جریان بالا
برای دستگاههایی مانند آبگرمکن، کولر گازی یا سیستمهای گرمایشی که جریان بالایی مصرف میکنند، کابلهای با سطح مقطع ۶ میلیمتر مربع یا بیشتر توصیه میشود.
۴. مدارهای اصلی و پانل برق
برای مدارهای اصلی و پانل برق که جریان بالایی را تحمل میکنند، کابلهای با سطح مقطع ۱۶ میلیمتر مربع یا بیشتر استفاده میشود.

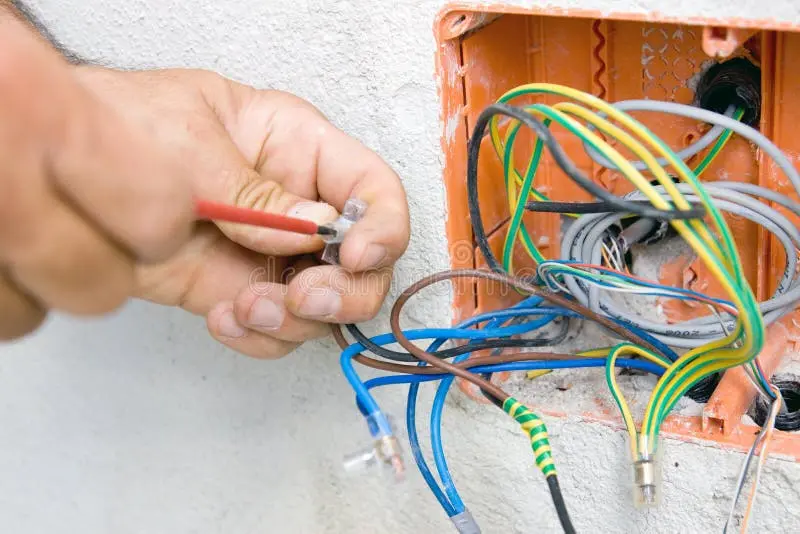

نکات ایمنی در انتخاب و نصب کابل برق
به علاوه انتخاب کابل مناسب، رعایت نکات ایمنی در نصب نیز بسیار مهم است. برخی از این نکات عبارتند از:
- استفاده از کابلهای با کیفیت و استاندارد
- رعایت فاصله مناسب بین کابلها و سایر اجزای الکتریکی
- استفاده از لولهکشی مناسب برای محافظت کابلها
- اتصال صحیح و محکم کابلها به دستگاهها و پانل برق
- استفاده از فیوز و قطعکنندههای مناسب برای محافظت در برابر جریان بیش از حد
همچنین، توصیه میشود نصب سیستم الکتریکی را به متخصصان واگذار کنید تا از بروز خطرات احتمالی جلوگیری شود.
پرسشهای متداول در انتخاب کابل برق
در این بخش، به برخی از پرسشهای متداول در انتخاب کابل برق پاسخ میدهیم:
۱. آیا میتوان کابلهای با سطح مقطع کوچکتر را برای جریانهای بالا استفاده کرد؟
خیر، استفاده از کابلهای با سطح مقطع کوچکتر از حد مجاز میتواند منجر به گرم شدن بیش از حد، کاهش عمر مفید و خطر آتشسوزی شود. همیشه باید کابلی با سطح مقطع مناسب برای جریان مصرفی انتخاب کنید.
۲. چه تفاوتی بین کابلهای مسی و آلومینیومی وجود دارد؟
کابلهای مسی دارای مقاومت الکتریکی کمتر و هدایت بهتری نسبت به کابلهای آلومینیومی هستند. همچنین، کابلهای مسی انعطافپذیری بیشتری دارند و در محیطهای مرطوب مقاومت بهتری نشان میدهند. بنابراین، برای اکثر کاربردهای داخلی، استفاده از کابل مسی توصیه میشود.
۳. آیا طول کابل تأثیر دارد؟
بله، طول کابل تأثیر مستقیمی بر افت ولتاژ دارد. در مسیرهای طولانی، افت ولتاژ ممکن است افزایش یابد و نیاز به کابل با سطح مقطع بزرگتر باشد.
۴. چه زمانی باید از کابلهای ضد آتش استفاده کرد؟
کابلهای ضد آتش برای محیطهایی که نیاز به ایمنی بالا دارند، مانند بیمارستانها، ساختمانهای دولتی و مراکز تجاری، استفاده میشوند. همچنین، در مسیرهای کابلکشی که در نزدیکی مواد قابل اشتعال قرار دارند، استفاده از این کابلها توصیه میشود.
انتخاب کابل برق مناسب یکی از مراحل حیاتی در طراحی و اجرای سیستم الکتریکی ساختمان است. با توجه به عوامل مختلفی مانند جریان مجاز، سطح مقطع، نوع عایق و شرایط محیطی، میتوانید کابلهای مناسب را برای پروژه خود انتخاب کنید. برای اطلاعات بیشتر در مورد استانداردهای الکتریکی و راهنمای کامل نصب، میتوانید به دیلی 24 مراجعه کنید.
