فرآیند ساخت تراشه چیست و عدد نانومتر چه معنایی دارد؛ قبل از اقدام این موارد را بدانید
تراشههای الکترونیکی امروزه به عنوان مغز متفکر دستگاههای دیجیتالی از تلفنهای هوشمند گرفته تا ابر رایانهها عمل میکنند. اما فرآیند ساخت این قطعات پیچیده و دقیق چگونه انجام میشود؟ و آن عددی که همیشه در تبلیغات تراشهها میبینیم، مانند ۵ نانومتر یا ۳ نانومتر، دقیقاً چه معنایی دارد؟ اگر قصد خرید یا استفاده از دستگاههای جدید را دارید، شناخت این موارد میتواند به شما کمک کند تا بهتر تصمیمگیری کنید و از آخرین فناوریها بهرهمند شوید.
فرآیند ساخت تراشه: از طراحی تا تولید

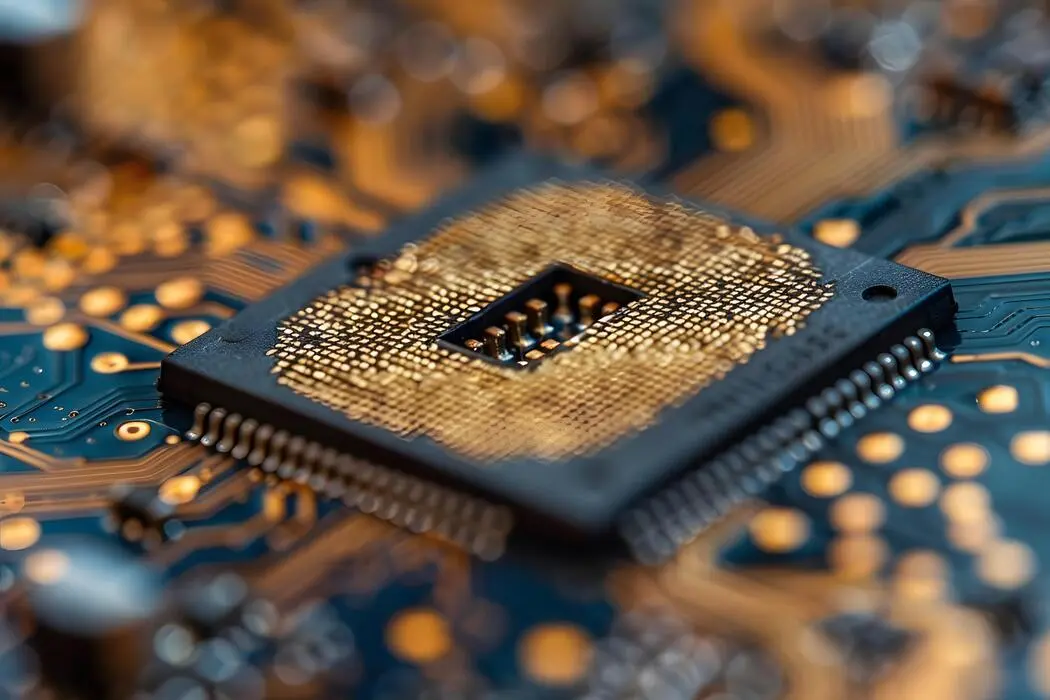

ساخت یک تراشه فرایندی چند مرحلهای است که شامل طراحی، تولید و آزمایش میشود. این فرآیند میتواند تا چند سال طول بکشد و هزینههای بسیار بالایی را در بر داشته باشد. در ادامه به مراحل کلی ساخت تراشهها میپردازیم:
۱. طراحی تراشه
مرحله اول ساخت تراشه، طراحی آن است. در این مرحله، مهندسان الکترونیک با استفاده از نرمافزارهای تخصصی، مدارهای الکتریکی تراشه را طراحی میکنند. این طراحی شامل تعیین تعداد ترانزیستورها، نحوه ارتباط آنها با یکدیگر و همچنین عملکرد کلی تراشه است. طراحی تراشهها به دو دسته تقسیم میشوند:
- طراحی دیجیتال: شامل مدارهای دیجیتالی مانند پردازندهها و حافظهها است.
- طراحی آنالوگ: شامل مدارهای آنالوگ مانند تقویتکنندهها و فیلترها است.
پس از طراحی اولیه، این مدارها به زبان توصیف سختافزار (HDL) تبدیل میشوند تا بتوانند در نرمافزارهای شبیهسازی مورد بررسی قرار گیرند. در این مرحله، عملکرد تراشه شبیهسازی میشود تا از صحت طراحی اطمینان حاصل شود.
۲. تولید ماسک (Photomask)
پس از تأیید طراحی، مرحله تولید ماسک آغاز میشود. ماسکها مانند نقشههای دقیقی هستند که در فرآیند تولید تراشه استفاده میشوند. این ماسکها با استفاده از پرتوهای الکترونی یا لیزر بر روی صفحات شیشهای یا فلزی حک میشوند. هر ماسک مربوط به یک لایه از تراشه است و تعداد ماسکها بسته به پیچیدگی تراشه میتواند بین ۲۰ تا ۴۰ عدد باشد.
۳. تولید سیلیکون
تراشهها از سیلیکون ساخته میشوند، مادهای که به صورت بلورین و بسیار خالص در طبیعت یافت میشود. این بلورهای سیلیکون به صورت صفحات دایرهای شکل با قطر حدود ۳۰ سانتیمتر تولید میشوند که به آنها وافر (wafer) میگویند. هر وافر میتواند شامل صدها تراشه باشد.
۴. لیتوگرافی (Lithography)
لیتوگرافی یکی از مراحل کلیدی در ساخت تراشه است. در این مرحله، با استفاده از ماسکها و نور فرابنفش، لایههای مختلف تراشه روی وافر حک میشوند. این فرآیند شامل چند مرحله است:
- پوشاندن وافر با یک لایه حساس به نور (فوتورزین).
- تابیده شدن فوتورزین با نور فرابنفش از طریق ماسک.
- شستشوی فوتورزین برای ایجاد الگوی مورد نظر.
- حکاکی لایههای زیرین با استفاده از مواد شیمیایی.
دقت این فرآیند بسیار مهم است، زیرا اندازه ترانزیستورها و فاصله بین آنها به طور مستقیم بر عملکرد تراشه تأثیر میگذارد.
۵. حکاکی و لایهنشانی
پس از لیتوگرافی، لایههای مختلفی از مواد مانند اکسید سیلیکون، فلزات و دیالکتریکها روی وافر لایهنشانی میشوند. سپس با استفاده از فرآیندهای شیمیایی یا فیزیکی، این لایهها بر اساس الگوی ماسک حک میشوند. این فرآیندها شامل:
- حکاکی شیمیایی (Etching): برداشتن مواد غیرمورد نظر با استفاده از مواد شیمیایی.
- حکاکی فیزیکی (Plasma Etching): استفاده از پلاسما برای حکاکی دقیق.
- لایهنشانی شیمیایی بخار (CVD): ایجاد لایههای جدید با استفاده از واکنشهای شیمیایی.
۶. تشکیل ترانزیستور و مدار
در این مرحله، ترانزیستورهای MOS (Metal-Oxide-Semiconductor) تشکیل میشوند. این ترانزیستورها به عنوان سوئیچهای الکتریکی عمل میکنند و هسته اصلی عملکرد تراشه را تشکیل میدهند. سپس با استفاده از لایهنشانی فلزات، مدارهای الکتریکی بین ترانزیستورها ایجاد میشوند.
۷. آزمایش و بستهبندی

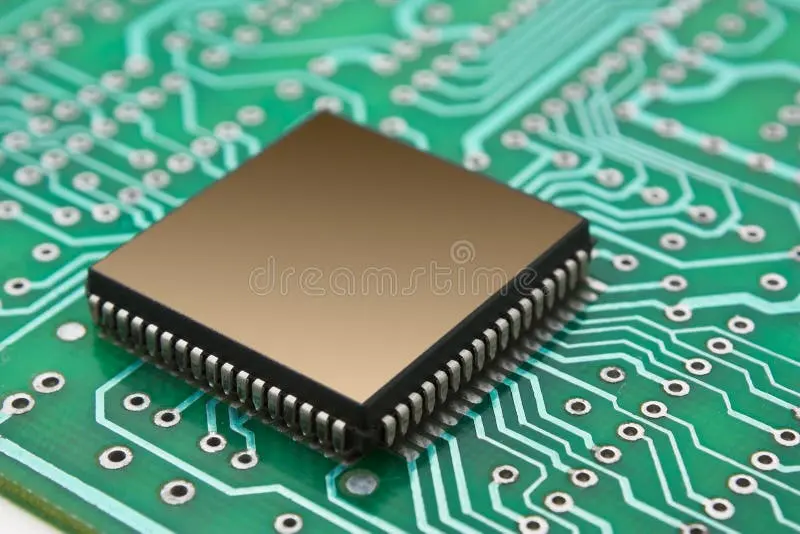

پس از تکمیل ساخت تراشهها، وافر به قطعات کوچکی تقسیم میشود که هر کدام شامل یک تراشه هستند. سپس این تراشهها آزمایش میشوند تا از عملکرد صحیح آنها اطمینان حاصل شود. تراشههای سالم سپس در بستهبندیهای خاصی قرار میگیرند که شامل:
- پایههای فلزی برای اتصال به مدار اصلی.
- لایههای محافظ برای جلوگیری از آسیب دیدگی.
- سیستم خنککننده برای جلوگیری از گرم شدن بیش از حد.
در این مرحله، تراشه آماده استفاده در دستگاههای الکترونیکی میشود.
چه معنایی دارد عدد نانومتر در تراشهها؟
وقتی در تبلیغات تراشهها عددی مانند ۵ نانومتر یا ۳ نانومتر میبینید، این عدد به اندازه کوچکترین جزئیات تراشه اشاره دارد. اما دقیقاً چه معنایی دارد؟

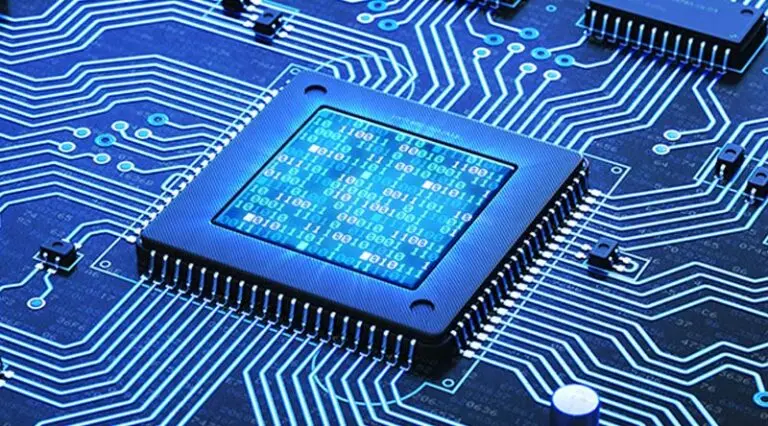

نانومتر (nm) یک واحد اندازهگیری بسیار کوچک است که برابر با یک میلیاردم متر است. در تراشهها، این عدد نشاندهنده اندازه کوچکترین ترانزیستورهای موجود در تراشه است. برای مثال، یک تراشه ۵ نانومتری دارای ترانزیستورهایی است که هر کدام حدود ۵ نانومتر طول دارند.
کاهش اندازه ترانزیستورها به معنای:
- تراکم بیشتر: تعداد بیشتری ترانزیستور در یک فضای مشخص قرار میگیرند، که منجر به افزایش قدرت پردازشی میشود.
- کاهش مصرف انرژی: تراشههای کوچکتر انرژی کمتری مصرف میکنند، که باعث افزایش عمر باتری دستگاهها میشود.
- سرعت بالاتر: ترانزیستورهای کوچکتر میتوانند سریعتر عمل کنند، که منجر به افزایش سرعت پردازش میشود.
- کاهش گرمای تولیدی: تراشههای کوچکتر گرمای کمتری تولید میکنند، که نیاز به سیستمهای خنککننده پیشرفتهتر را کاهش میدهد.
با این حال، کاهش اندازه تراشهها با چالشهایی همراه است. برای مثال، تولید تراشههای ۳ نانومتری نیاز به فناوریهای پیشرفتهتری دارد که هزینههای تولید را افزایش میدهد. همچنین، با کوچک شدن تراشهها، مشکلاتی مانند نشت الکتریکی و افزایش مقاومت در مدارها ممکن است رخ دهد.
شرکتهای بزرگ مانند اینتل، سامسونگ و TSMC در حال رقابت برای تولید تراشههای کوچکتر و پیشرفتهتر هستند. هر بار که این شرکتها موفق به تولید تراشههای کوچکتر میشوند، میتوانیم دستگاههای سریعتر، کارآمدتر و با عمر باتری طولانیتر را مشاهده کنیم.
چرا شناخت این موارد مهم است؟
شناخت فرآیند ساخت تراشهها و مفهوم اندازه نانومتری میتواند به شما کمک کند تا:
- بهتر در خرید دستگاههای الکترونیکی تصمیمگیری کنید. برای مثال، اگر میخواهید یک تلفن هوشمند با عملکرد بالا خریداری کنید، تراشههای کوچکتر و پیشرفتهتر میتوانند گزینه بهتری باشند.
- از آخرین فناوریها و بهبودهای عملکردی آگاه باشید. تراشههای جدیدتر معمولاً دارای عملکرد بهتری هستند و میتوانند تجربه کاربری را بهبود بخشند.
- به چالشهای تولید و محدودیتهای فنی تراشهها پی ببرید. این آگاهی میتواند کمک کند تا از تبلیغات اغراقآمیز در صنعت الکترونیک هوشیارتر باشید.
در دنیای امروزی که فناوری به سرعت در حال پیشرفت است، داشتن اطلاعات دقیق در مورد تراشهها میتواند به شما کمک کند تا بهترین تصمیمات را برای خرید و استفاده از دستگاههای الکترونیکی بگیرید. اگر علاقهمند به موضوعات مرتبط با فناوری و الکترونیک هستید، میتوانید در دیلی ۲۴ مقالات بیشتری در این زمینه مطالعه کنید.
