خرید کابل برق؛ راهنمای انتخاب بر اساس سطح مقطع از نگاه کاربردی

انتخاب کابل برق مناسب یکی از مهم‌ترین تصمیمات در پروژه‌های الکتریکی است، چه برای خانه، کارخانه یا حتی پروژه‌های کوچک. انتخاب نادرست می‌تواند منجر به خطرات جدی مانند آتش‌سوزی، کاهش راندمان سیستم یا حتی آسیب به دستگاه‌های الکتریکی شود. یکی از پارامترهای کلیدی در انتخاب کابل، سطح مقطع آن است که به میزان جریان الکتریکی که کابل می‌تواند بدون گرم شدن بیش از حد تحمل کند، بستگی دارد.

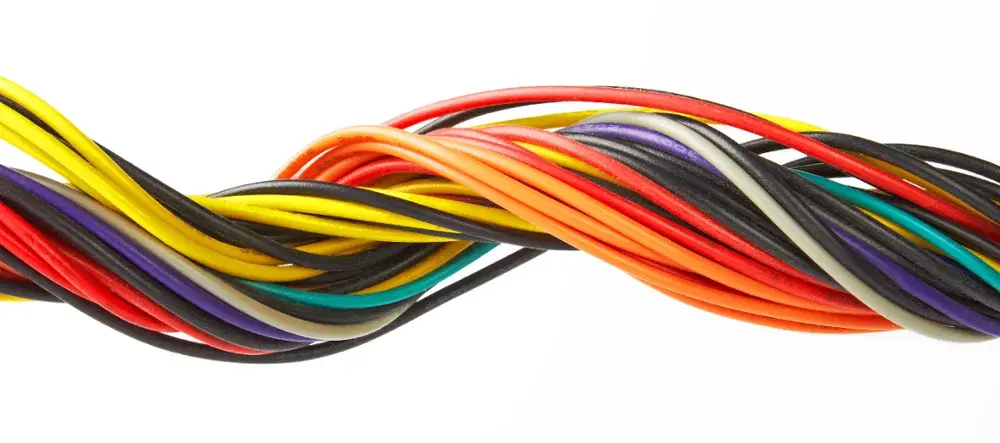

سطح مقطع کابل برق چیست؟

سطح مقطع کابل به مساحت مقطع عرضی سیم‌های رسانا در داخل کابل گفته می‌شود و معمولاً به میلی‌متر مربع (م‌م²) اندازه‌گیری می‌شود. این پارامتر تعیین می‌کند که کابل چه مقدار جریان الکتریکی را بدون گرم شدن بیش از حد یا از دست دادن کارایی تحمل می‌کند. انتخاب سطح مقطع مناسب به عوامل مختلفی مانند نوع بار مصرفی، طول کابل، ولتاژ سیستم و شرایط محیطی بستگی دارد.

چرا سطح مقطع مهم است؟

کابل با سطح مقطع مناسب نه تنها از گرم شدن بیش از حد جلوگیری می‌کند، بلکه:

• از افت ولتاژ در طول کابل جلوگیری می‌کند.
• طول عمر کابل و سیستم الکتریکی را افزایش می‌دهد.
• از خطرات آتش‌سوزی و آسیب به دستگاه‌ها جلوگیری می‌کند.
• کارایی سیستم الکتریکی را به حداکثر می‌رساند.

اگر سطح مقطع کابل کمتر از نیاز باشد، جریان بیش از حد از آن عبور می‌کند و کابل گرم می‌شود. این گرم شدن می‌تواند عایق کابل را آسیب بزند و خطر آتش‌سوزی را افزایش دهد. از سوی دیگر، انتخاب سطح مقطع بیش از حد نیز ممکن است هزینه‌های غیرضروری را به همراه داشته باشد.

چگونه سطح مقطع مناسب را انتخاب کنیم؟

برای انتخاب سطح مقطع کابل برق، باید چند عامل مهم را در نظر بگیرید:

۱. نوع بار مصرفی

نوع بار مصرفی یکی از مهم‌ترین عوامل در انتخاب سطح مقطع است. برای مثال:

• برای بارهای سبک مانند لامپ‌ها و پریزهای معمولی، سطح مقطع ۱٫۵ تا ۲٫۵ م‌م² کافی است.
• برای بارهای متوسط مانند یخچال، ماشین لباسشویی یا کولر گازی، سطح مقطع ۴ تا ۶ م‌م² مناسب است.
• برای بارهای سنگین مانند کوره‌های صنعتی، پمپ‌ها یا موتورهای الکتریکی، سطح مقطع ۱۶ م‌م² یا بیشتر لازم است.

۲. جریان مصرفی بار

جریان مصرفی بار (به آمپر اندازه‌گیری می‌شود) باید با توجه به توان بار و ولتاژ سیستم محاسبه شود. فرمول ساده برای محاسبه جریان:

جریان (آمپر) = توان (وات) / ولتاژ (ولت)

برای مثال، اگر یک موتور ۵۰۰۰ وات در سیستم ۲۲۰ ولتی کار می‌کند، جریان مصرفی آن:

۵۰۰۰ / ۲۲۰ ≈ ۲۲٫۷ آمپر

با توجه به جدول استانداردهای الکتریکی، برای جریان ۲۲٫۷ آمپر، سطح مقطع کابل حداقل ۶ م‌م² توصیه می‌شود.

۳. طول کابل

طول کابل نیز تأثیر مستقیمی بر افت ولتاژ دارد. در کابل‌های طولانی، افت ولتاژ ممکن است به اندازه‌ای افزایش یابد که عملکرد دستگاه‌ها تحت تأثیر قرار گیرد. برای کاهش افت ولتاژ، سطح مقطع کابل باید با افزایش طول، افزایش یابد. در استانداردهای الکتریکی، برای هر ۱۰۰ متر طول کابل، سطح مقطع باید افزایش یابد.

۴. شرایط محیطی

شرایط محیطی مانند دمای محیط، رطوبت و نوع نصب کابل نیز در انتخاب سطح مقطع تأثیرگذار است. برای مثال:

• در محیط‌های با دمای بالا، سطح مقطع باید افزایش یابد.
• در مکان‌هایی که کابل در لوله یا کانال نصب می‌شود، سطح مقطع باید بزرگتر انتخاب شود.
• در محیط‌های مرطوب یا آتش‌زا، کابل‌های با عایق ویژه و سطح مقطع مناسب باید استفاده شوند.

جدول راهنمای سطح مقطع کابل بر اساس جریان

برای انتخاب سریع‌تر، می‌توانید از جدول زیر استفاده کنید که سطح مقطع کابل را بر اساس جریان مصرفی نشان می‌دهد:

این جدول برای سیستم‌های تک‌فاز ۲۲۰ ولتی و نصب در هوا (بدون لوله) است. برای سیستم‌های سه‌فاز یا نصب در لوله، باید سطح مقطع را با توجه به استانداردهای مربوطه افزایش داد.

نکات مهم در انتخاب کابل برق

به علاوه سطح مقطع، چند نکته دیگر در انتخاب کابل برق باید در نظر گرفته شود:

• نوع عایق: کابل‌های با عایق PVC برای محیط‌های معمولی مناسب هستند، اما برای محیط‌های خاص مانند زیرزمین یا محیط‌های آتش‌زا، کابل‌های با عایق ویژه مانند XLPE یا EPR باید استفاده شوند.
• نوع نصب: کابل‌های نصب‌شده در لوله یا کانال باید سطح مقطع بیشتری داشته باشند، زیرا جریان هوا برای خنک‌کاری محدود است.
• استانداردهای ملی: در ایران، استانداردهای مربوط به کابل‌های برق بر اساس استانداردهای ملی ایران (INSO) و همچنین استانداردهای بین‌المللی مانند IEC و NEMA تعیین می‌شوند. اطمینان حاصل کنید که کابل انتخابی شما با این استانداردها مطابقت دارد.
• کیفیت: استفاده از کابل‌های با کیفیت پایین می‌تواند منجر به مشکلاتی مانند شکستن عایق، کوتاه شدن مدار و خطر آتش‌سوزی شود. همیشه برندهای معتبر و کابل‌های با گواهینامه‌های لازم را انتخاب کنید.

خطاهای رایج در انتخاب کابل برق

در انتخاب کابل برق، برخی از اشتباهات رایج وجود دارد که باید از آن‌ها اجتناب کرد:

• انتخاب سطح مقطع کمتر از نیاز: این کار می‌تواند منجر به گرم شدن بیش از حد کابل و خطر آتش‌سوزی شود.
• نادیده گرفتن طول کابل: در کابل‌های طولانی، افت ولتاژ می‌تواند عملکرد دستگاه‌ها را تحت تأثیر قرار دهد.
• استفاده از کابل‌های غیرمطابق با استاندارد: کابل‌هایی که بدون استاندارد تولید شده‌اند، ممکن است کیفیت پایین داشته باشند و خطرات زیادی به همراه داشته باشند.
• نادیده گرفتن شرایط محیطی: دمای بالا، رطوبت یا نصب در مکان‌های بسته می‌تواند نیاز به سطح مقطع بزرگتر را افزایش دهد.

پیش‌بینی آینده و نیازهای آینده

در هنگام انتخاب کابل برق، باید به نیازهای آینده نیز فکر کنید. برای مثال، اگر قصد دارید در آینده دستگاه‌های جدیدی را به سیستم الکتریکی اضافه کنید، سطح مقطع کابل باید به اندازه‌ای باشد که بتواند جریان بیشتری را تحمل کند. این کار از این نظر مهم است که تغییر کابل در آینده ممکن است هزینه‌بر و زمان‌بر باشد.

همچنین، در پروژه‌های بزرگ مانند ساختمان‌های مسکونی یا صنعتی، طراحی سیستم الکتریکی باید توسط مهندسان مجرب انجام شود تا از انتخاب کابل‌های مناسب و ایمن اطمینان حاصل شود.

در نهایت، انتخاب کابل برق مناسب نیازمند توجه به چندین عامل است. سطح مقطع کابل باید با توجه به جریان مصرفی، طول کابل، نوع بار و شرایط محیطی انتخاب شود. استفاده از کابل‌های با کیفیت و مطابق با استانداردهای ملی و بین‌المللی نیز بسیار مهم است. اگر در انتخاب کابل برق دچار تردید هستید، مشاوره با یک مهندس الکتریسیته یا کارشناس مربوطه می‌تواند بسیار مفید باشد.
